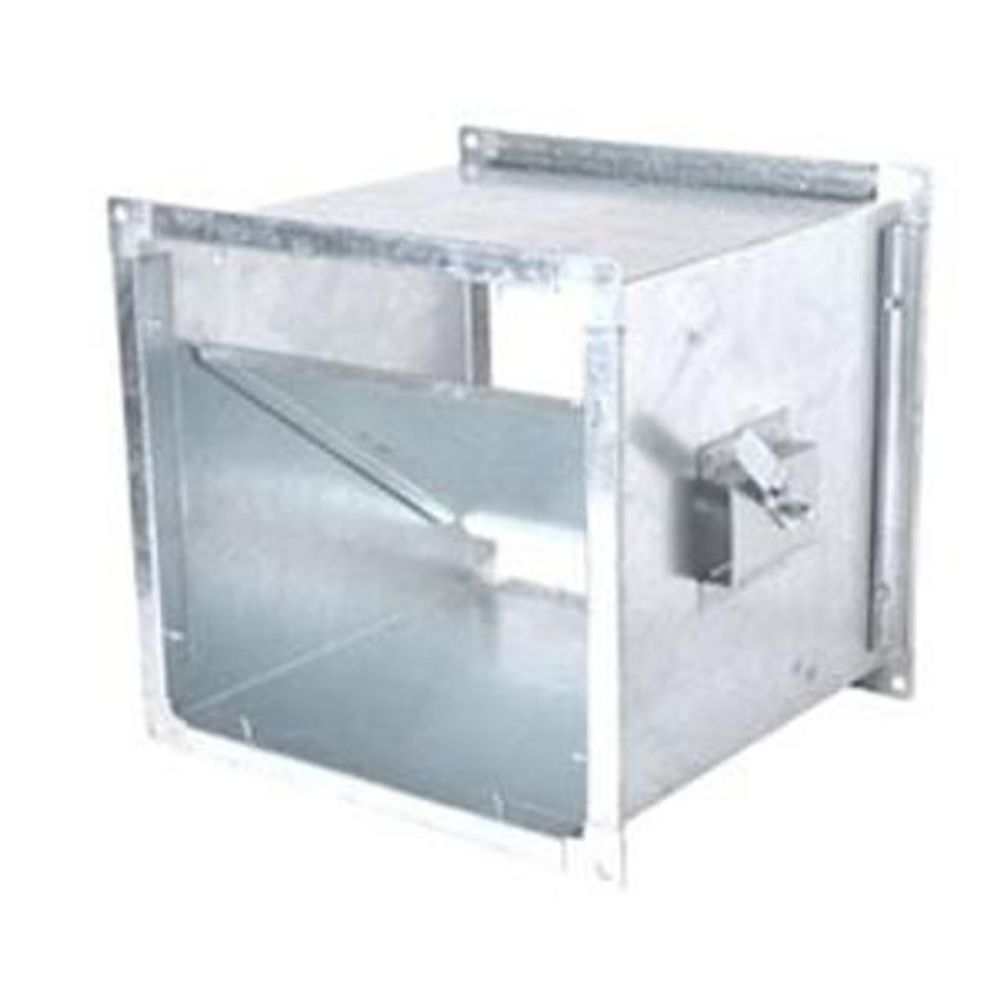

Дроссель-клапан прямоугольный

Дроссель клапан (дроссельная заслонка). Разновидности и конструктивные особенности

Существует несколько разновидностей дросселирующих заслонок, отличающихся по конструкции, назначению и типу управления. В зависимости от типа сечения выделяют круглые и прямоугольные дроссель-клапаны, при этом торцы первых изготавливаются преимущественно для монтажа при помощи ниппельного соединения, тогда как вторые чаще выпускают с фланцами под шин-рейку.

В зависимости от способа приведения в движение заслонки различают дроссель клапан с ручным и дроссельная заслонку с автоматическим управлением. В первом случае положение дроссельной заслонки изменяют вручную путем воздействия на специальный рычаг, а в последних поворот её осуществляет электропривод, закрепленный на монтажной площадке при подаче управляющего сигнала.

Конструктивно простейший дроссель-клапан или дроссельная заслонка с ручным управлением состоит из корпуса, заслонки (лопатки) и сектора управления. Размер и форма сечения корпуса аналогичны параметрам воздуховода, в котором устанавливается фасонный элемент. Заслонка или лопатка представляет собой металлическое полотно, в некоторых случаях оснащенное уплотнителем по периметру. Занимая положение, перпендикулярное оси воздуховода, оно полностью перекрывает его сечение, а располагаясь параллельно стенкам – обеспечивает свободное прохождение воздушного потока. При этом лопатку можно установить в промежуточном положении. Сектор управления выполнен в виде рукоятки, закрепленной на выведенном из корпуса стержне, который жестко крепится к лопатке.

Применение дроссель-клапанов для вентиляции

Наличие дроссель-клапана в системе вентиляции позволяет управлять её функционированием за счет изменения проходного сечения воздуховода или полного его перекрытия на отдельных участках. Они незаменимы в системах с механическим побуждением. В этом случае дроссель клапан устанавливается перед всасывающим патрубком центробежного вентилятора. Её плавное открытие обеспечивает правильный режим его двигателя, существенно снижая нагрузку на него в этот момент.
