Описание

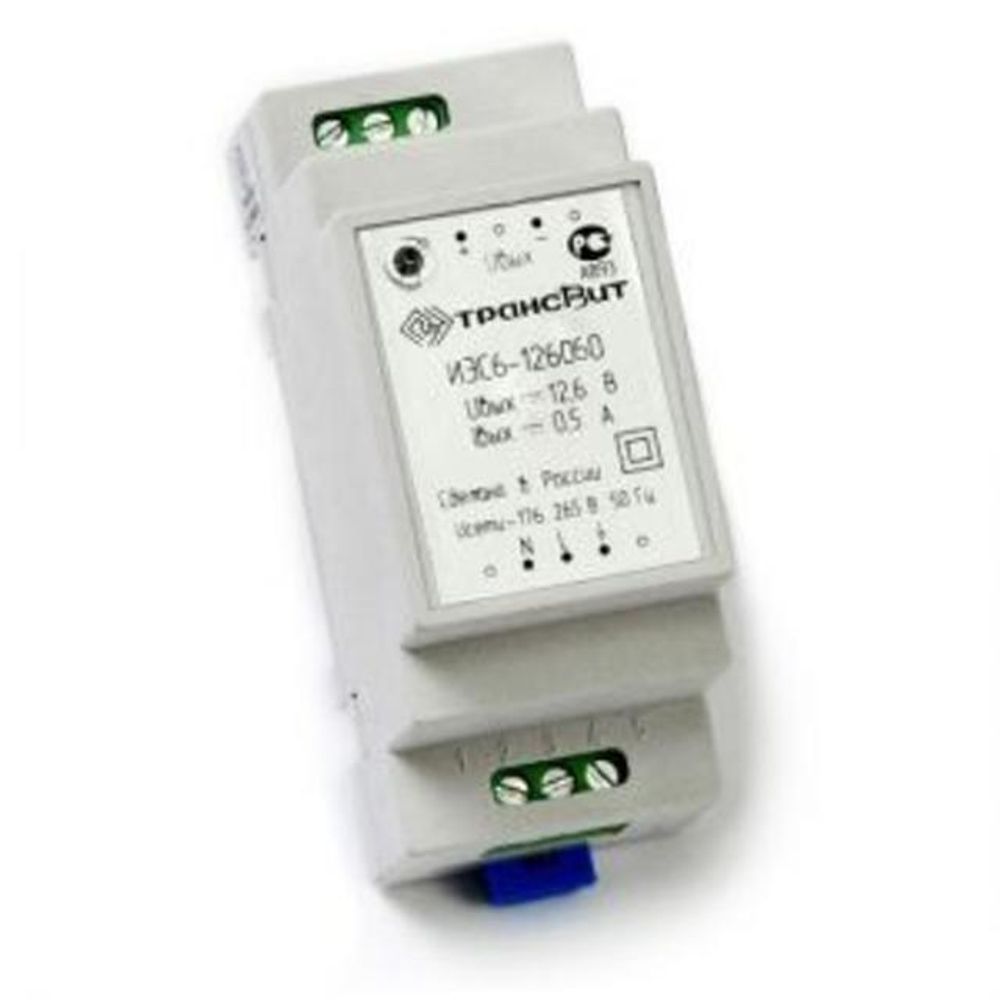

Корпус источника изготовлен из трудногорючего ударопрочного пластика V-0 по UL-94. Крепление источника на DIN-рейке обеспечивается за счет фиксатора.
Указания по монтажу
- Установить источник вертикально на DIN-рейку и закрепить его с помощью защёлки на корпусе.
- Подключить источник к питающей сети, шине заземления (контактное отверстие 4) и устройствам нагрузки монтажными проводами сечением от 0,75 до 1,5 мм2 согласно маркировке на корпусе.
- Схема подключения источника изображена на рис. Зачистку изоляции провода необходимо выполнить таким образом, чтобы оголенные участки провода не выступали за пределы клемм. Закрутить винты клемм до упора. Источник готов к работе.
Примечание!
- После транспортирования источника при температуре ниже 10° С перед его включением необходима выдержка в нормальных климатических условиях не менее 6 часов.
Подключение сети питания и к питаемой нагрузке производится через винтовые клеммы.
Габаритные размеры источника
| Напряжение питающей сети, В | 176-265 (50Гц) |
| Выходное напряжение, В | 12,6±0,4 |
| Максимальный ток нагрузки, А | 0,6 |
| Размах напряжения пульсаций, мВ, не более | 50 |
| Электрическая прочность изоляции, кВ (испытательное напряжение постоянного тока) | |
| - вход - выход | 4,2 |
| - вход - опорная поверхность (DIN-рейка) | 4,2 |
| Интервал рабочих температур, ° С | - 10° С…+ 50° С |
| Относительная влажность воздуха, % | до 93 (при t=25°С) |
| Атмосферное давление, мм. рт. ст. | от 650 до 800 |
| Габаритные размеры: | |
| - длина, мм, не более | 86 |
| - ширина, мм, не более | 36 |
| - высота, мм, не более | 60 |
| Наличие самовосстанавливающейся защиты: | |
| - от короткого замыкания на выходе | есть |
| - от перегрузки на выходе | есть |
| - от подачи на вход сети 380В±10%. | есть |
| - от перегрева силового элемента схемы | есть |
