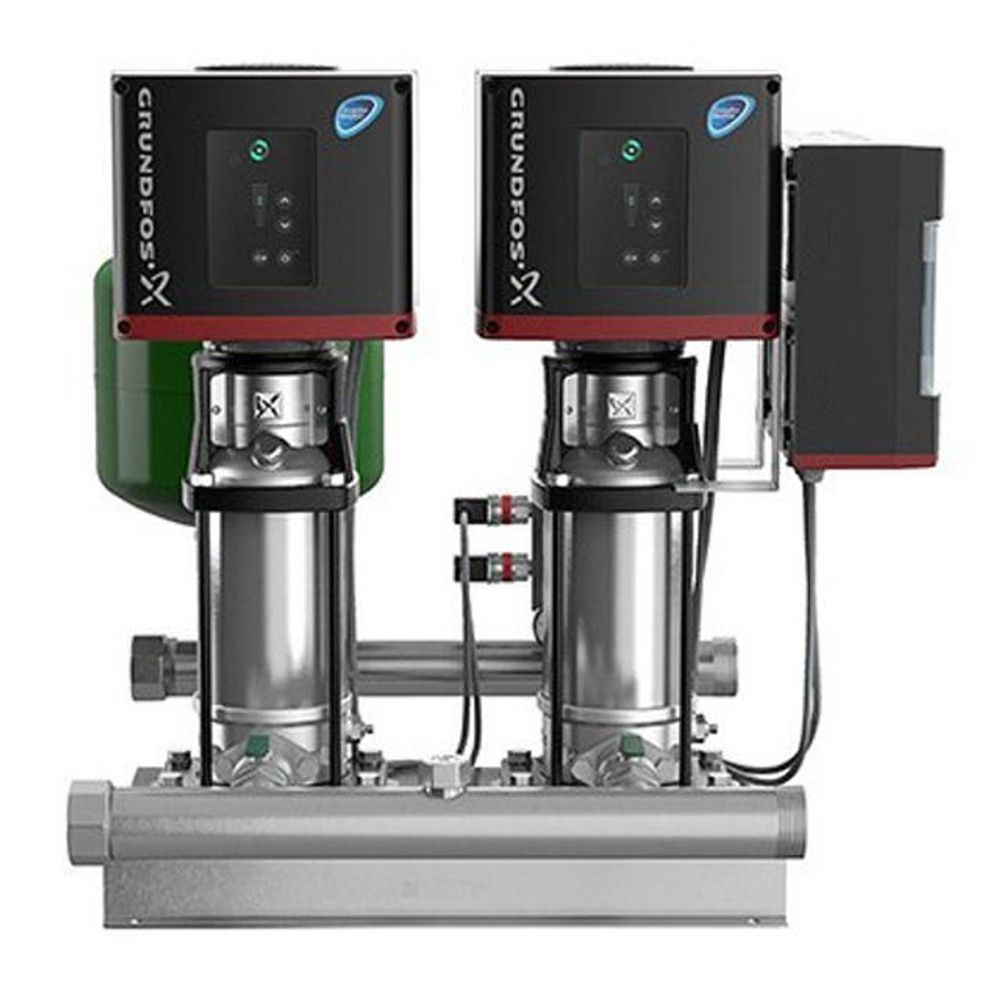

Насосная установка Hydro Multi-E

Компоненты Hydro Multi-E

Панель управления состоит из следующих элементов:

• Главный сетевой выключатель
• Автоматические предохранители для включения/ выключения необходимого числа насосов.

Зависимость выходной мощности электродвигателя от температуры окружающей среды и высотой над уровнем моря

Система управления Hydro Multi-E имеет следующие функции:

• Регулирование постоянного давления гидросистемы.
• Выключение при низком расходе.
• Ступенчатое регулирование с помощью насосов.
• Ручной режим эксплуатации: останов или пуск всех насосов с максимальными характеристиками.
• Подача на вход цифрового сигнала от датчика давления или реле контроля уровня для защиты от работы всухую.
• Работа в аварийных условиях, если такая функция установлена.
• Контроль системы и насосов:
  • защита от работы всухую (через вход цифрового сигнала),
  • защита электродвигателя,
  • обмен данными через шину связи,
  • неисправность датчика.
• Индикация на дисплее и функции сигнализации:
  • световая сигнализация рабочих режимов - зеленого цвета,
  • беспотенциальные контакты для сигнализации рабочего и аварийной режима, а также
  • готовности к эксплуатации, – желтая световая индикация указывает на установленное значение.
• Обмен данными через пульт R100.
• Обмен данными через шину связи Grundfos.
• Подключение к системы управления внутридомовыми коммуникациями через интерфейс G10-LON фирмы Grundfos или контроллер G100.

Условия эксплуатации

• Диапазон температур
• Температура окружающей среды

Температура окружающей среды может колебаться в диапазоне от 0°C до +40°C, электродвигатель может работать в этом случае на полной нагрузке.

Если температура окружающей среды выше +40°С, или если электродвигатель работает на уровне 1000 метров над уровнем моря, мощность электродвигателя насоса (Р2) должна быть понижена, см. рис. 2.

При этом должны использоваться более мощные электродвигатели.

• Температура перекачиваемой среды: 0°C до +70°C.
• Температура хранения/транспортировки: –40°C до +60°C.
• Относительная влажность воздуха: максимально 95%.

Характеристики

• Подача: до 144 м3/ч
• Напор: до 150 м
• Максимальное рабочее давление: 16 бар
