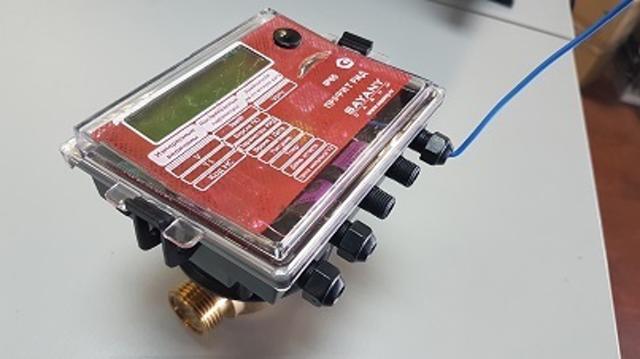

Счетчик воды Профит РМД с контролем температуры ГВС

Принцип работы счетчика основан на измерениях числа оборотов крыльчатки, которая вращается под воздействием струй жидкости перпендикулярных к оси крыльчатки. На крыльчатке закреплены мишени из нержавеющей стали, которые взаимодействуют, с электронным счетным блоком. Конструктивно счетчик состоит из двух частей: патрубка с измерительной капсулой; электронного или механического счетного блока. Датчик электронного счетного блока в момент прохождение мишени, закрепленной на крыльчатке вблизи датчика формирует импульс, который поступает на микропроцессор, вычисляющий объем жидкости. Значение объема индицируется на жидкокристаллическом индикаторе (далее - ЖКИ).

Конструкция счетчика обеспечивает низкий износ пары подшипник-ось, что позволяет получить стабильные метрологические характеристики на протяжении всего срока службы счетчика. Отсутствие в конструкции счетчика материалов подверженных влиянию внешнего магнитного поля, гарантирует устойчивость к влиянию на работоспособность счетчика постоянного магнита.

Счетчики имеют следующие исполнения отличающиеся:

• диаметром условного прохода патрубка (Ду);
• наличием радиовыхода (исполнение РМД);
• динамическим диапазоном измерений (gмин/gмакс) 1:100; 1:200 и 1:1000 соответственно;
• "1" - с нормированной относительной погрешностью измерений объема ±1 % для диапазона расходов от gt до gмакс и ±3 % для диапазона расходов от gмин до gt;
• "2" - с нормированной относительной погрешностью измерений объема ±2 % для диапазона расходов от gt до gмакс и ±5 % для диапазона расходов от gмин до gt;

Исполнение "Профит РМД" может иметь следующие дополнительные характеристики:

• наличие входа счетчика импульсов (вход V2), предназначенного для подключения к нему другого счетчика с импульсным выходом и подсчета/архивирования импульсов;
• возможность измерять температуру жидкости с помощью встроенного термометра сопротивления (Рt 500 или Рt 1000);
• возможность дополнительно измерять объем воды с температурой выше/ниже установленного порогового значения температуры;
• наличие архива, в котором сохраняются часовые значения измеренных величин за последние ≥ 45 суток;
• наличие радиоинтерфейса стандарта РМД или аналогичного для передачи результатов измерений и архивных данных.
