Шумоглушители пластинчатые

Шумоглушитель пластинчатый. Применение

Обычно монтируют на участках воздуховода за приточным или вытяжным вентилятором. Именно это устройство является основным источником шума, создаваемого в вентиляционном канале. Установка позволяет предотвратить распространение звуков по всему воздуховоду.

В отдельных случаях шумоглушитель пластинчатый может применяться для предотвращения распространения по вентиляционному каналу посторонних звуков, причиной появления которых являются дроссели, диафрагмы и другие регулирующие элементы систем вентиляции.

Конструктивные особенности и принцип действия:

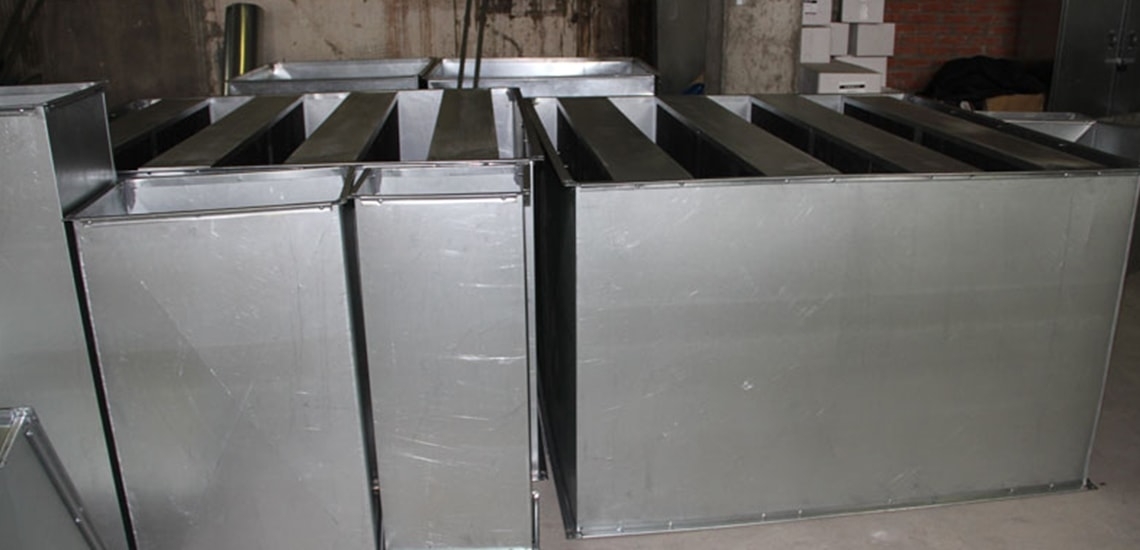

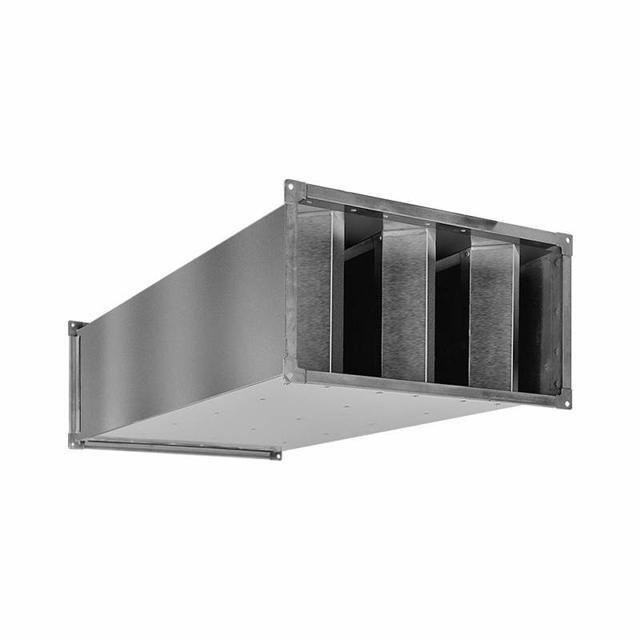

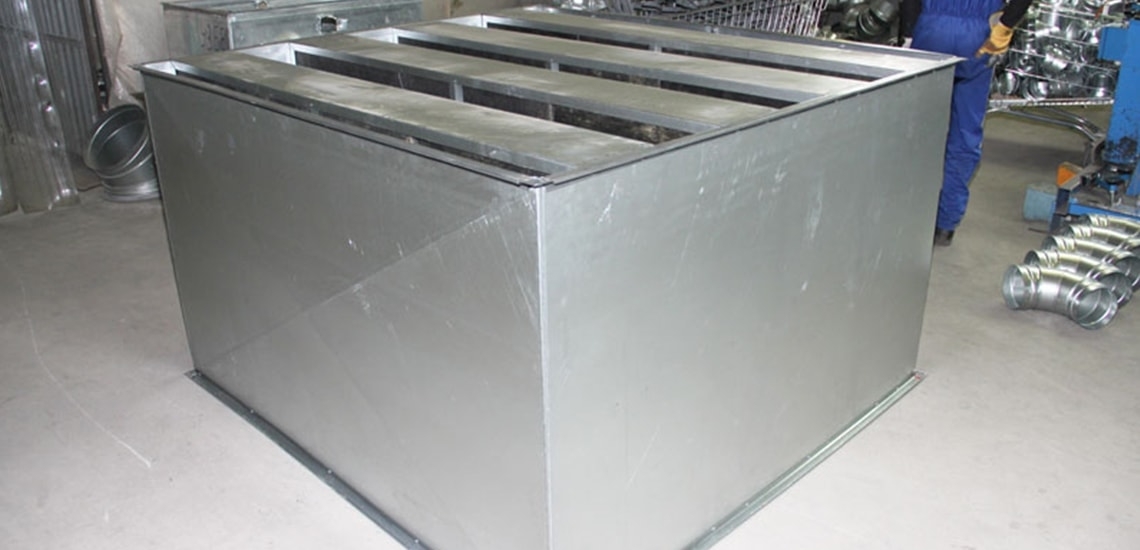

Пластинчатый глушитель. Состоит из следующих основных частей:

• кожуха прямоугольного сечения с направляющими;

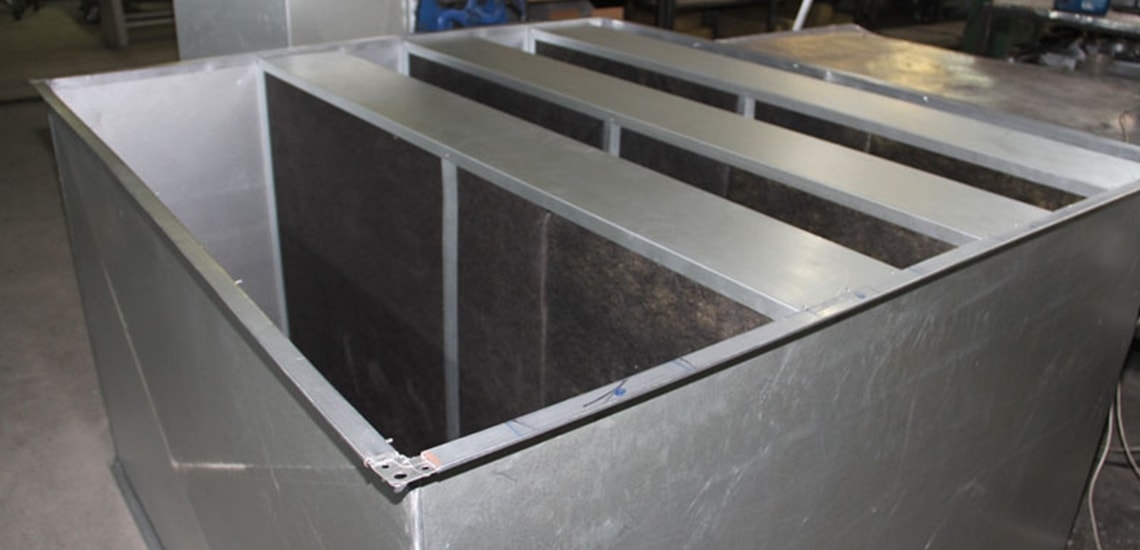

• пластин со звукопоглощающим материалом;
• полукруглых и треугольных обтекателей.

Кожух, обтекатели и корпус вставки выполняются из оцинкованной или нержавеющей стали. В качестве звукопоглощающего материала служит преимущественно минеральная вата, поверх неё дополнительно устанавливается слой стеклохолста. Стандартная толщина пластины составляет от 100 до 200 мм. В зависимости от их размера сечения может колебаться от 1 до 5, при этом в последнем случае они располагаются на равном расстоянии друг от друга.

Обтекатели размещают на кассетах со стороны направления потока, что обеспечивает его равномерное распределение по всему корпусу. Проходя через пластинчатый шумоглушитель, поток выравнивается, а звуковые колебания гасятся за счет контакта с пористым материалом. В некоторых случаях для усиления эффекта применяют несколько установленных последовательно устройств.
