ТМ-110Р.00(0-1,6МПа)М10х1.2,5

Name: ТМ-110Р.00(0-1,6МПа)М10х1.2,5
Availability: OutOfStock

Артикул: 329

Цена по запросу

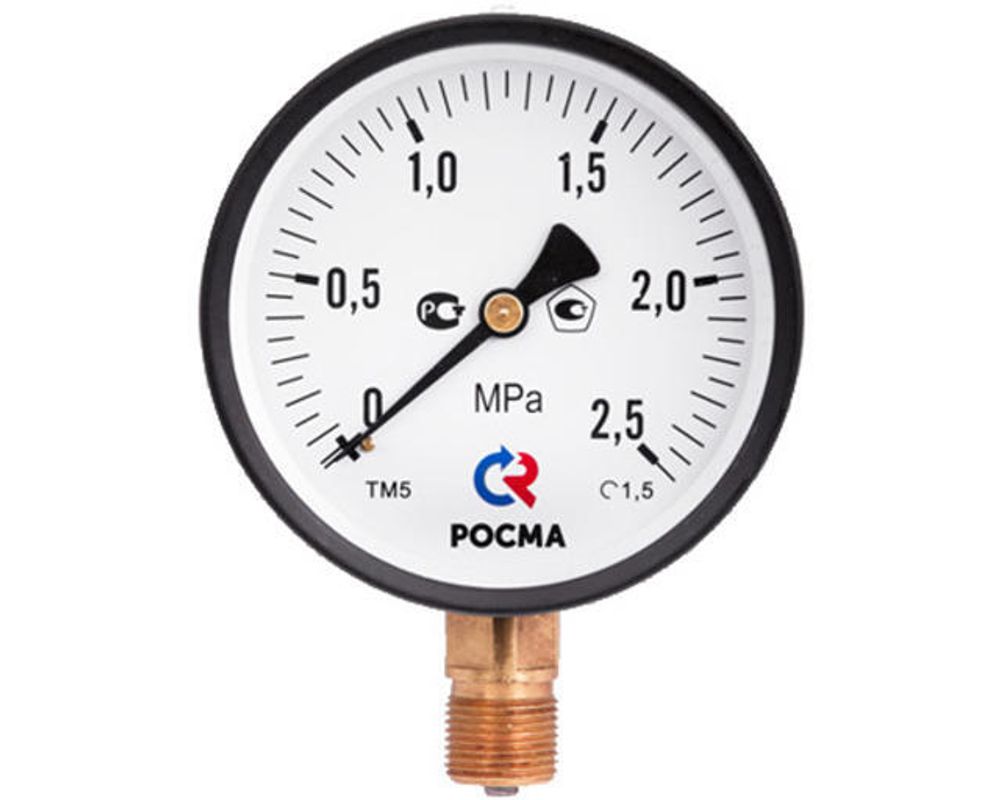

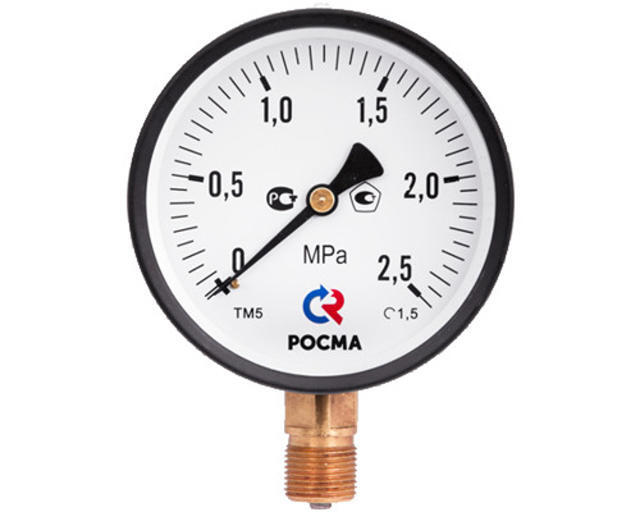

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Датчики и КиП Манометры, термоманометры Манометры

Описание

Область применения:

Все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса: 40, 50, 63, 100, 150 мм

Класс точности:

Ø100, 150	1,5
Ø63	2,5
Ø40, 50	2,5

Диапазон показаний давлений:

ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа
ТВ*	−0,1…0 МПа
ТМВ*	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — кроме Ø50, осевые Ø100 под заказ
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63

Рабочие диапазоны: Постоянная нагрузка: ¾ шкалы; Переменная нагрузка: ⅔ шкалы;
Кратковременная нагрузка: 110% шкалы
Рабочая температура: Окружающая среда: −60…+60 °C; Измеряемая среда: до +150 °C
Корпус: IP40, сталь, цвет черный
Кольцо: Сталь, цвет черный
Чувствительный элемент: Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм: Медный сплав
Циферблат: Алюминий, шкала черная на белом фоне
Стекло: Минеральное
Штуцер: Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение: Радиальное или осевое* (Ø150; 100 МПа — только радиальное)
* — для ТВ-510 и ТМВ-510 под заказ

Резьба присоединения:

Ø100, 150	G½, M20×1,5
Ø50, 63	G¼, M12×1,5
Ø40	G⅛, M10×1

* — под заказ другие резьбы

Марка стали: Корпус, кольцо — сталь 10
Межповерочный интервал: 2 года
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
