Врезка седло

Врезка седло. Применение в вентиляции.

• При монтаже и модернизации систем вентиляции часто возникает необходимость в создании ответвления от основного воздуховода круглого сечения. Решить эту задачу можно при помощи тройника или врезки-седла. Преимущество последней заключается в меньшем весе и стоимости, простоте установки, возможности формирования отвода от уже смонтированного основного канала.
• Врезка-седло обеспечивает возможность простого присоединения к основному вентиляционному каналу круглого сечения воздуховода иного диаметра или формы. Она может применяться при подключении к вентканалу дополнительных устройств, например, вентиляционных зонтов, формирования отводов под вентиляционные решетки и дефлекторы.

Конструкция, разновидности и монтаж врезки седло

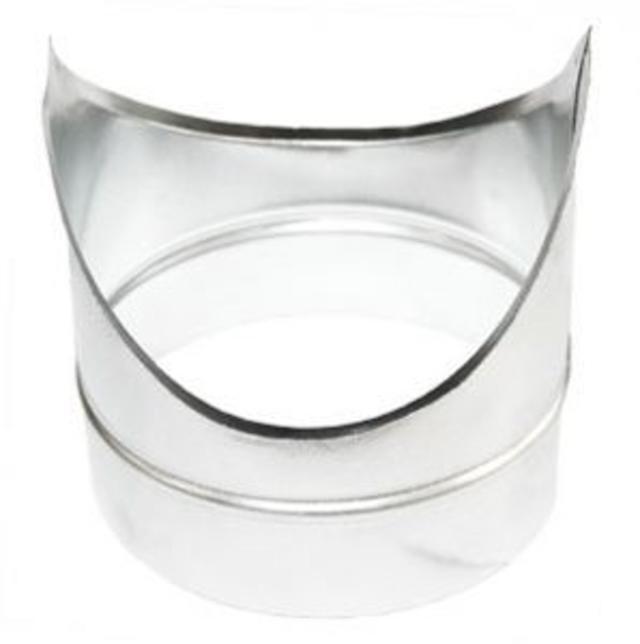

• Врезка седло представляет собой небольшой патрубок, один конец которого имеет прямой срез, а второй выполнен в форме седла, что обеспечивает плотное прилегающий к внешней стенке круглого воздуховода. В магистральном канале предварительно вырезается отверстие соответствующего размера, после чего врезка крепится к его стенкам при помощи специальных заклепок. Для предотвращения утечки воздуха участок между седлом и стенкой воздуховода промазывается герметиком.

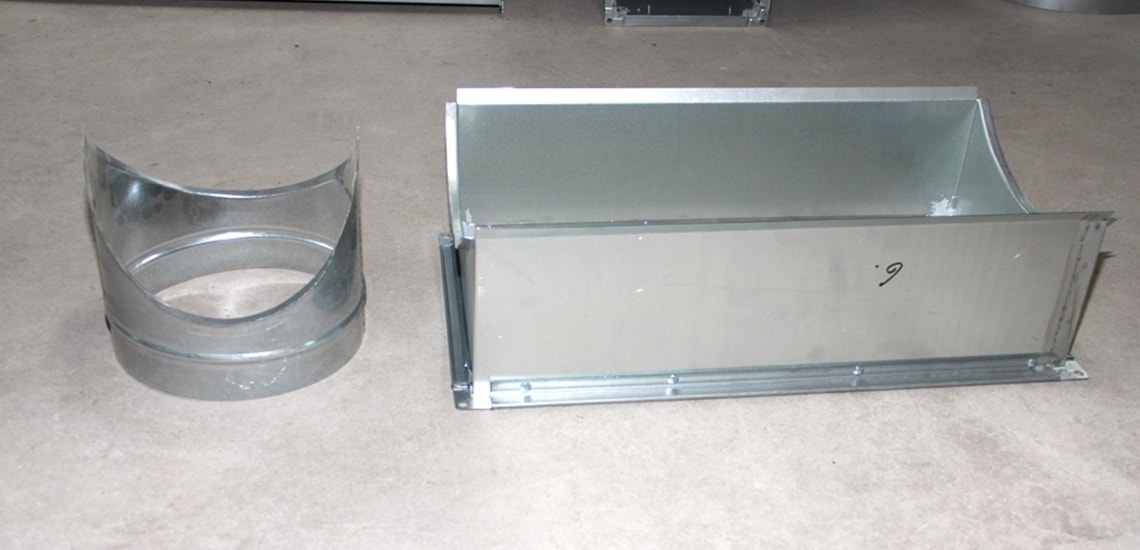

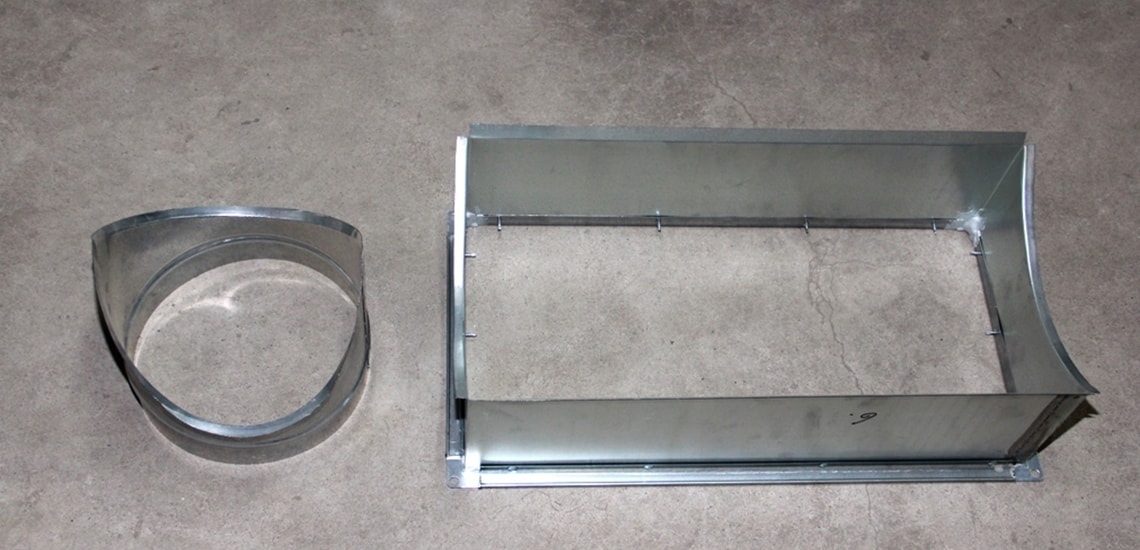

• В зависимости от конструкции врезка-седло может быть круглой и прямоугольной. Первая применяется для присоединения воздуховодов круглого сечения посредством ниппеля, а вторая – прямоугольных с помощью шины и уголков. Материалом для изготовления элемента чаще всего служит нержавеющая и оцинкованная сталь.
