Расходомеры РСЦ для агрессивных сред

Name: Расходомеры РСЦ для агрессивных сред
Availability: OutOfStock

Артикул: 278

Цена по запросу

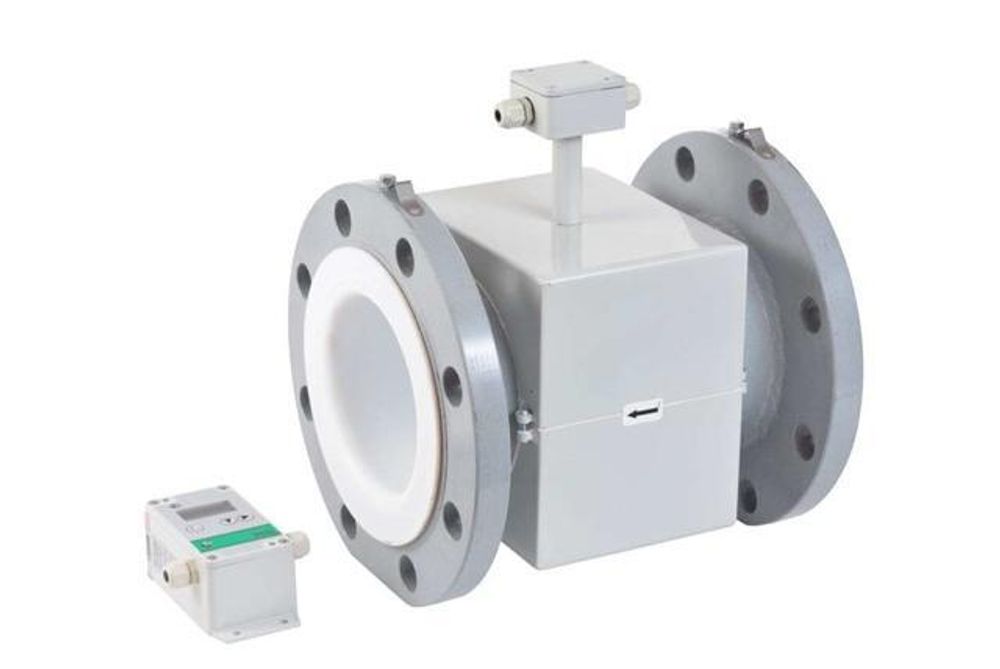

Расходомер-счетчик электромагнитный РСЦ предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной агрессивной жидкости (технические кислоты, щелочи, растворы и рассолы различных веществ, промышленные и канализационные стоки и другое).

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Расходомеры электромагнитные Расходомеры промышленные

Описание

Dу, мм	Qнаим, м³/ч	Qп1, м³/ч	Qп2, м³/ч	Qнаиб, м³/ч
15	0,0064	0,026	0,064	6,40
20	0,0113	0,045	0,113	11,30
25	0,0176	0,070	0,176	17,60
32	0,0290	0,116	0,290	29,00
40	0,0450	0,180	0,450	45,00
50	0,0710	0,284	0,710	71,00
65	0,1180	0,472	1,180	118,00
80	0,1810	0,724	1,810	181,00
100	0,2840	1,136	2,840	284,00
150	0,6360	2,544	6,360	636,00
200	1,1300	4,520	11,300	1130,00
250	1,7600	7,000	17,680	1768,00
300	2,5440	10,180	25,440	2544,00
400	4,5240	18,100	45,240	4524,00

Где:

Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- Пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
  - Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
  - Qп1 ≤ Q < Qп2 должен составлять ±2 %;
  - Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Параметры	На индикатор	Через интерф. RS-485	Через токовый выход	Через импульсн. выход
объем жидкости, V (м³, л)	+	+		+
часовой архив, Vч	+	+
дополнительный счетчик с возможностью обнуления, VD (м³, л)	+
время наработки, t (ч)	+	+
объемный (мгновенный) прямой расход жидкости, Q (м³/ч; л/мин; %)	+	+	+	+
объемный (мгновенный) обратный расход жидкости, Q (м³/ч; л/мин; %) с указанием обратного направления потока (знак «минус»)	+	+		+
масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax)	+
диапазон выходного тока, I (мА)	+
вес импульса, ps (л/имп)	+
диаметр условного прохода, Dу (мм)	+	+
сетевой адрес в сети RS-485, A	+	+
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 3)	+

Название	Значение
Параметры измеряемой среды:
Температура	+5…+150 °С
Давление	не более 2,5 МПа
Электропроводность	не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения	±1 %
Диапазон измерения	0,0064…4524,0 м³/ч
Диаметр ПП	DN 15…400 мм
Технологическое присоединение	фланцевое
Футеровка ПП	фторопласт Ф-4
Материал электродов	нержавеющая сталь, хастеллой С, титан, тантал
Исполнение ИБ	моноблок, выносной
Индикация ИБ	жидкокристаллический дисплей
Выходные сигналы	аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU
Напряжение питания с блоком питания	12 В, 24 В 220 В
Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок	IP65 или IP68 / IP65
