Расходомеры РСЦ на высокое давление

Name: Расходомеры РСЦ на высокое давление
Availability: OutOfStock

Артикул: 280

Цена по запросу

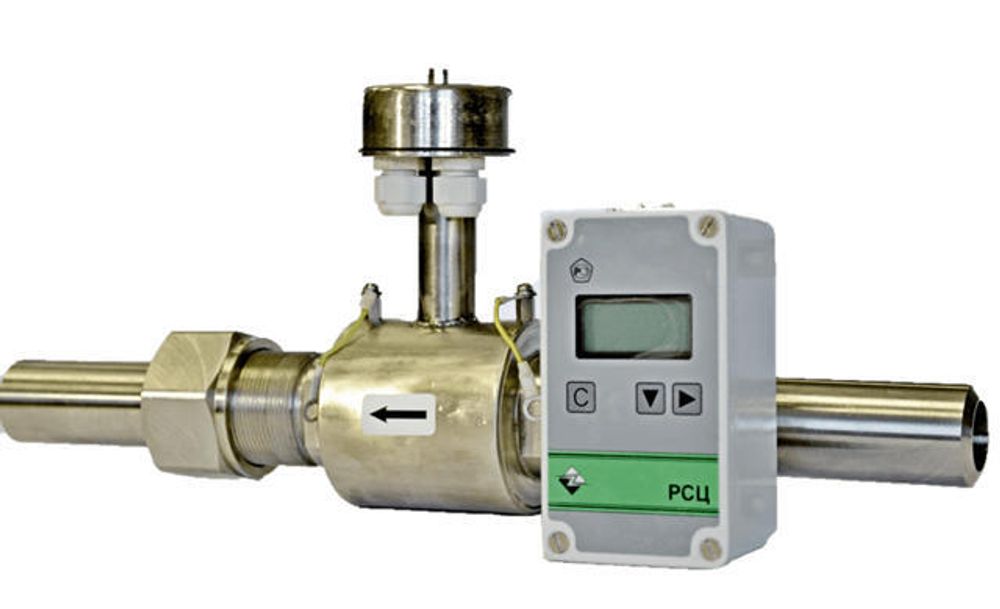

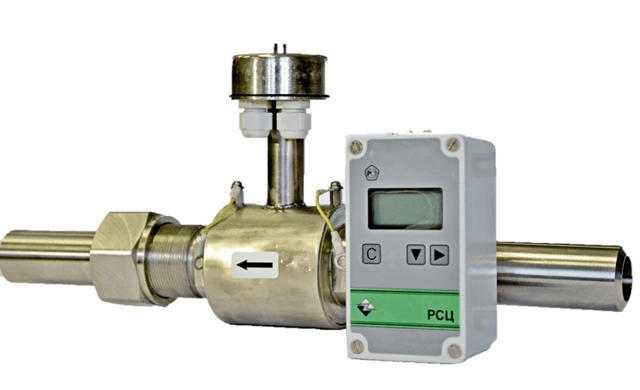

Расходомер электромагнитный РСЦ исполнение на высокое давление, предназначен для непрерывного измерения расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости с удельной проводимостью не менее 200 мкСм/м, находящейся под давлением до 16 Мпа (160 атм).

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Расходомеры электромагнитные Расходомеры промышленные

Описание

Dу, мм	Qнаим, м³/ч	Qп1, м³/ч	Qп2, м³/ч	Qнаиб, м³/ч
25	0,0176	0,070	0,176	17,60

Где:

Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- Пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
  - Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
  - Qп1 ≤ Q < Qп2 должен составлять ±2 %;
  - Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Габаритные размеры:

Обозначение	В	Н	L	L1
ППРм 025.01.01.00	83,5	170	200	79

Параметры	На индикатор	Через интерф. RS-485	Через токовый выход	Через импульсн. выход
объем жидкости, V (м³, л)	+	+		+
часовой архив, Vч	+	+
дополнительный счетчик с возможностью обнуления, VD (м³, л)	+
время наработки, t (ч)	+	+
объемный (мгновенный) прямой расход жидкости, Q (м³/ч; л/мин; %)	+	+	+	+
объемный (мгновенный) обратный расход жидкости, Q (м³/ч; л/мин; %) с указанием обратного направления потока (знак «минус»)	+	+		+
масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax)	+
диапазон выходного тока, I (мА)	+
вес импульса, ps (л/имп)	+
диаметр условного прохода, Dу (мм)	+	+
сетевой адрес в сети RS-485, A	+	+
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 3)	+

Название	Значение
Параметры измеряемой среды:
Температура	+5…+150 °С
Давление	не более 16 МПа (160 атм.)
Электропроводность	не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения	±1 %
Диапазон измерения	0,0176…17,60 м³/ч
Диаметр ПП	DN 25 мм
Технологическое присоединение	метрическая резьба
Футеровка ПП	фторопласт Ф-4
Материал электродов	нержавеющая сталь 12Х18Н10Т
Исполнение ИБ	выносной
Индикация ИБ	жидкокристаллический дисплей
Выходные сигналы	аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU
Напряжение питания с блоком питания	12 В, 24 В 220 В
Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок	IP65 или IP 68 / IP65
