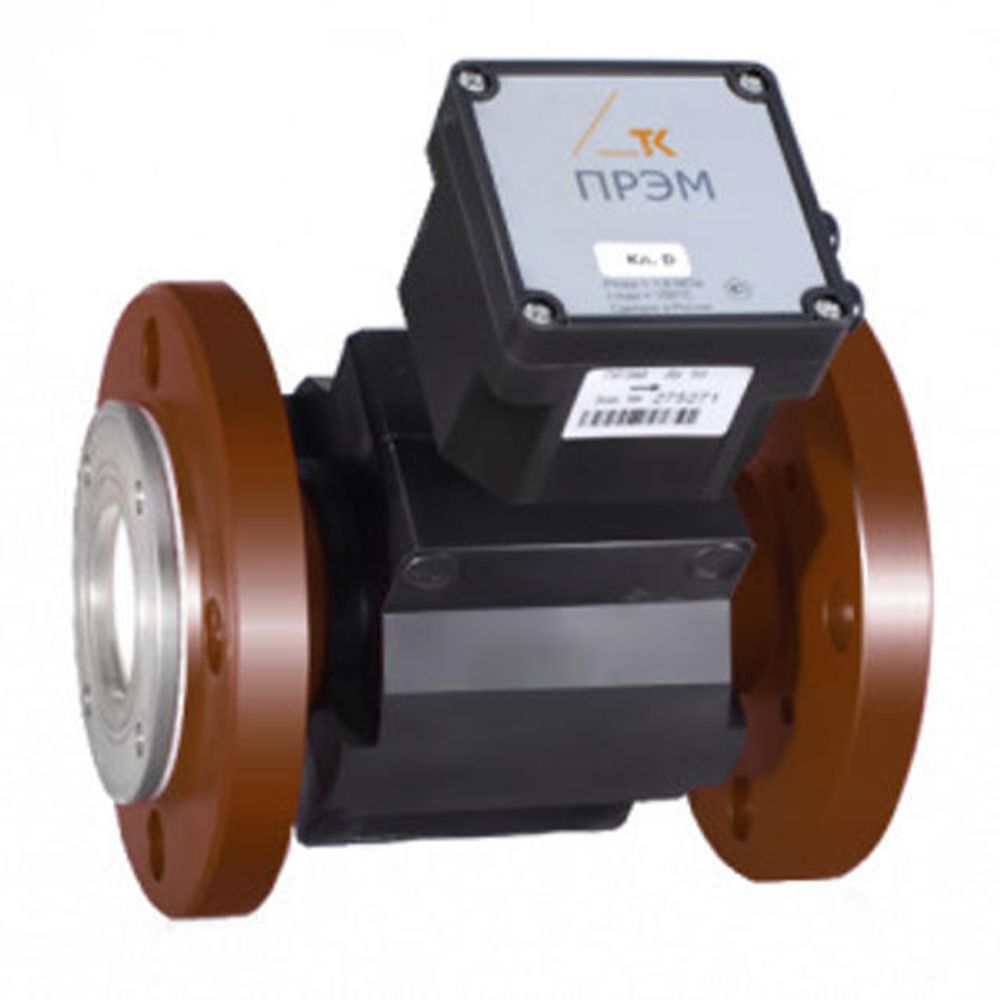

Расходомер электромагнитный ПРЭМ

Модификации

Особенности изделия ПРЭМ

• Единый тип (модификаций ПРЭМ не существует).
• Три класса исполнения с различными динамическими диапазонами B1, C1, D.
• Различные динамические диапазоны в прямом и обратном направлениях.
• Дополнительный токовый выход или интерфейс RS 485.
• Числоимпульсные выходы имеют несколько режимов (реверсивный, с учетом направления потока; компаратор; индикатор ошибки измерения), настраиваемых при заказе; по умолчанию устанавливается реверсивный режим.

Конструктивные особенности ПРЭМ

• Исполнения: «сэндвич» или фланцевое.
• Наличие стрелки на корпусе, указывающей прямое направление потока.
• ПРЭМ может быть оборудован встроенным индикатором для отображения результатов измерений.

Защита от несанкционированного вмешательства

• ПРЭМ имеет аппаратную защиту от несанкционированного изменения калибровочных коэффициентов.
• Ограничен доступ к изменению настроечных параметров ПРЭМ.
• Вес импульса неизменен (устанавливается изготовителем при заказе).

Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной электропроводимостью от 10-3 до 10 cм/м.

Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

• Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов – стали 12Х18Н10Т;
• Температуры измеряемой среды в диапазоне от 0 до +150°C;
• Температуры окружающей среды от -10 до +50°С;
• Рабочее давление измеряемой среды до 1,6 МПа.
• Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт.

Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице №1.

Таблица №1

Переходные (Q₁, Q₂) и минимальные (Q_min) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды определяются из соотношений, приведенных в таблице №2.

Таблица №2

Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям, указанным в таблице №3.

Таблица №3

Выходные сигналы

• Один или два числоимпульсных сигнала;
• Токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
• Цифровой сигнал в стандарте интерфейса RS485 или RS232.
