Расходомеры РСЦ КП10И

Name: Расходомеры РСЦ КП10И
Availability: OutOfStock

Артикул: 275

Цена по запросу

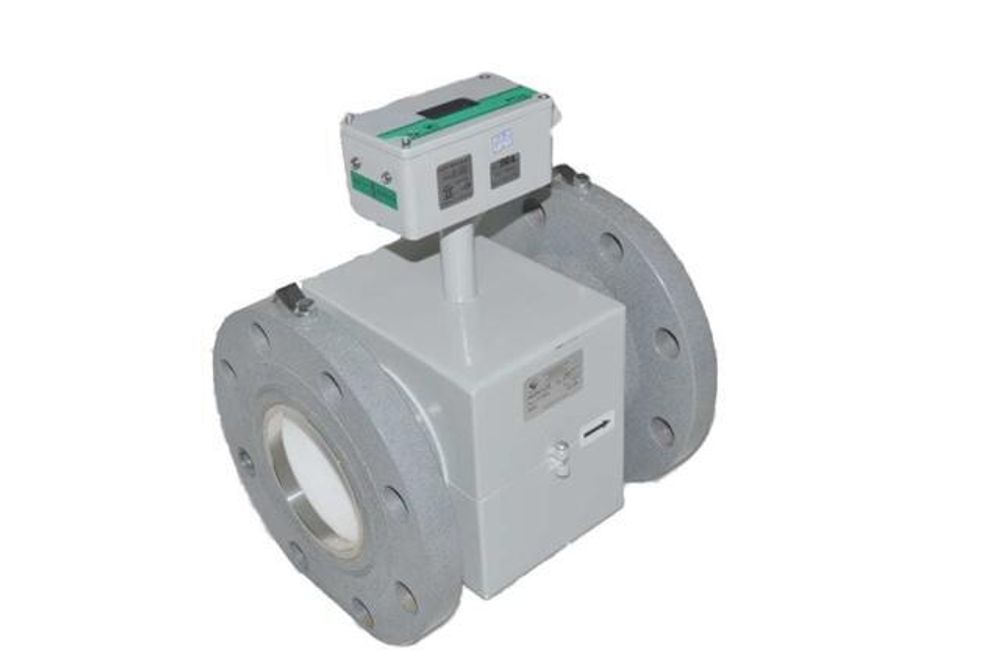

Расходомер электромагнитный РСЦ КП10И исполнение моноблочное с импульсным выходом и жидкокристаллическим индикатором, фланцевое соединение для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Учет энергоресурсов Расходомеры электромагнитные

Описание

Dу, мм	Qнаим, м³/ч	Qп1, м³/ч	Qп2, м³/ч	Qнаиб, м³/ч
15	0,0064	0,026	0,064	6,40
20	0,0113	0,045	0,113	11,30
25	0,0176	0,070	0,176	17,60
32	0,0290	0,116	0,290	29,00
40	0,0450	0,180	0,450	45,00
50	0,0710	0,284	0,710	71,00
65	0,1180	0,472	1,180	118,00
80	0,1810	0,724	1,810	181,00
100	0,2840	1,136	2,840	284,00
150	0,6360	2,544	6,360	636,00
200	1,1300	4,520	11,300	1130,00
250	1,7600	7,000	17,680	1768,00
300	2,5440	10,180	25,440	2544,00
400	4,5240	18,100	45,240	4524,00

Где:

Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- Пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
  - Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
  - Qп1 ≤ Q < Qп2 должен составлять ±2 %;
  - Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Параметры	На ЖК индикатор	Через импульсный выход
объем жидкости, V (м³)	+	+
время наработки, t (ч)	+
объемный (мгновенный) прямой расход жидкости, Q (м³/ч; л/мин; %)	+	+
объемный (мгновенный) обратный расход жидкости, Q (м³/ч; л/мин; %) с указанием обратного направления потока (знак «минус»)	+	+
вес импульса, ps (л/имп)	+

Название	Значение
Параметры измеряемой жидкости:
Температура измеряемой среды	+5…+150 °С
Давление измеряемой среды	не более 2,5 МПа
Электропроводность	не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения	±1 %
Диапазон измерения	0,0064…4524,0 м³/ч
Диаметр ПП	DN 15…400 мм
Технологическое присоединение	фланцевое
Футеровка ПП	фторопласт Ф-4
Материал электродов ПП	нержавеющая сталь, hastelloy C, тантал, титан.
Исполнение ИБ	моноблок
Индикация ИБ	светодиодная индикация на корпусе, жидкокристаллический индикатор
Выходные сигналы	импульсный с нормированным весом импульса (л/имп)
Напряжение питания	12 В
Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок	IP65 / IP65
