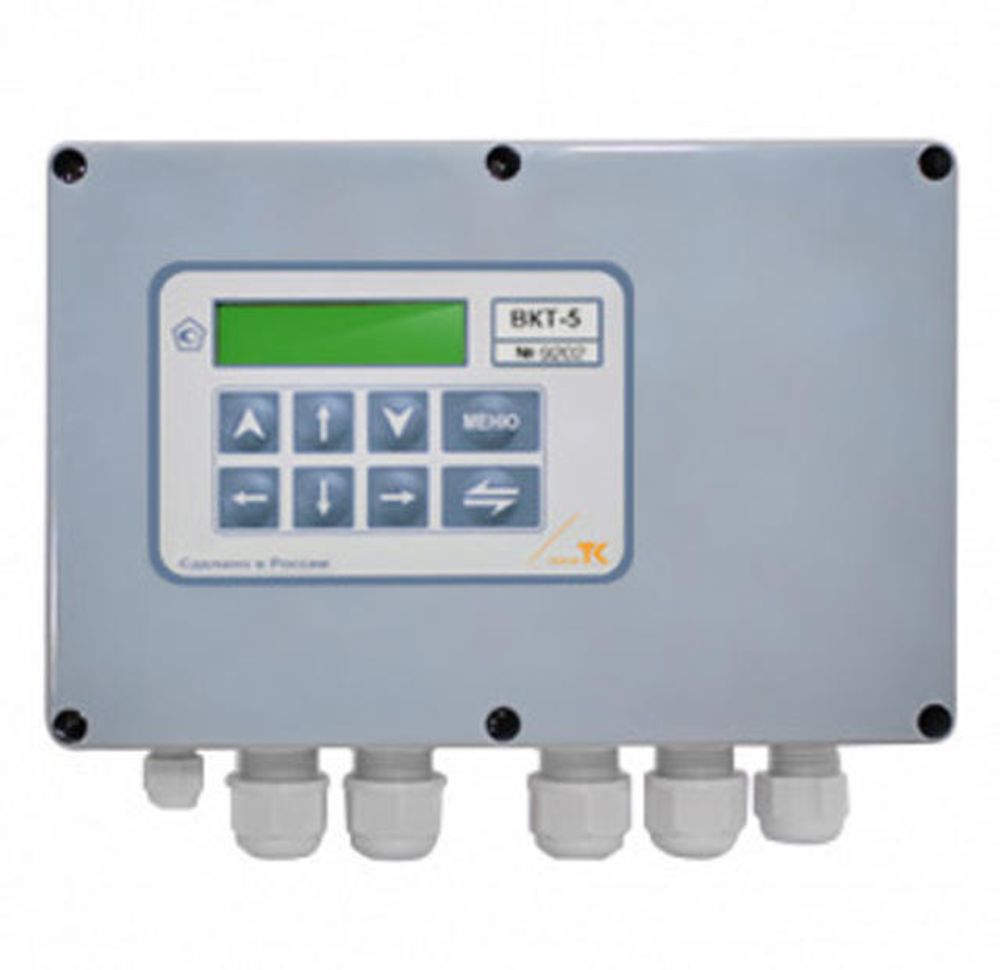

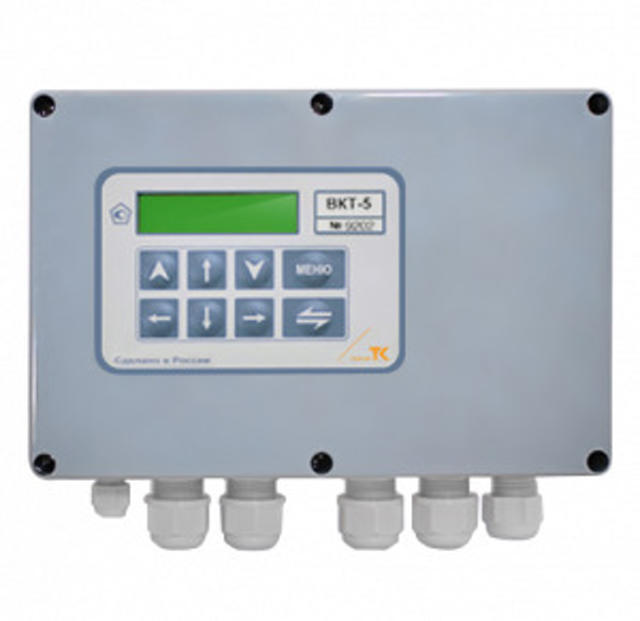

Тепловычислитель ВКТ-5

Модификации

• 2-строчный алфавитно-цифровой ЖКИ с подсветкой.
• 8-кнопочная клавиатура.
• Используемые трубопроводы свободно конфигурируются под любую схему теплопотребления (в том числе учет на источнике) под любое количество потребителей (в пределах 8). Давления и температуры могут измеряться или устанавливаться договорными, по выбору.
• Имеется возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе.
• Работает с датчиками с выходными сигналами, пропорциональными расходу, перепаду или корню квадратному из перепада.
• Работает со всеми видами теплоносителей (вода, насыщенный и перегретый пар).
• Архив часовой, суточный, нарастающим итогом, нештатных ситуаций с возможностью удобного просмотра.
• Отображение текущих температур, расходов, давлений.
• Регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные допуски. При этом режим обработки информации программируется с клавиатуры.
• Возможность распечатывать готовые отчеты на принтер.
• Питание вычислителя обеспечивается от сети переменного тока 220 В.
• При отсутствии напряжения питания вычислитель обеспечивает регистрацию времени его отсутствия и сохранение измерительной и настроечной информации.

Интерфейсы

• RS232: подключение компьютера, модема, принтера, пультов для считывания архивов и переноса их на компьютер;
• RS485: для объединения приборов в сеть при подключении к компьютеру;
• CENTRONICS для подключения принтеров.

Диапазоны измерений

Значения термодинамических характеристик теплоносителя (плотность, энтальпия, вязкость и т.д.) вычисляются согласно данным ГСССД Госстандарта РФ, ГОСТ 8.586, рекомендациям МИ 2412, МИ 2451 при следующих параметрах теплоносителя и холодной воды:

• Температура теплоносителя:
  • Вода от 0 до 150 0С;
  • Насыщенный пар от 100 до 300 0С;
  • Перегретый пар от 100 до 600 0С;
• Температура холодной воды:
  • От 0 до 80 0С;
• Абсолютное давление измеряемой среды:
  • От 0,05 до 30 МПа.
