Описание
Модификации
| Наименование | Максимальное количество подключаемых датчиков | ||
|---|---|---|---|
| Датчики расхода / электросчетчик | Датчики температуры | Датчики давления | |

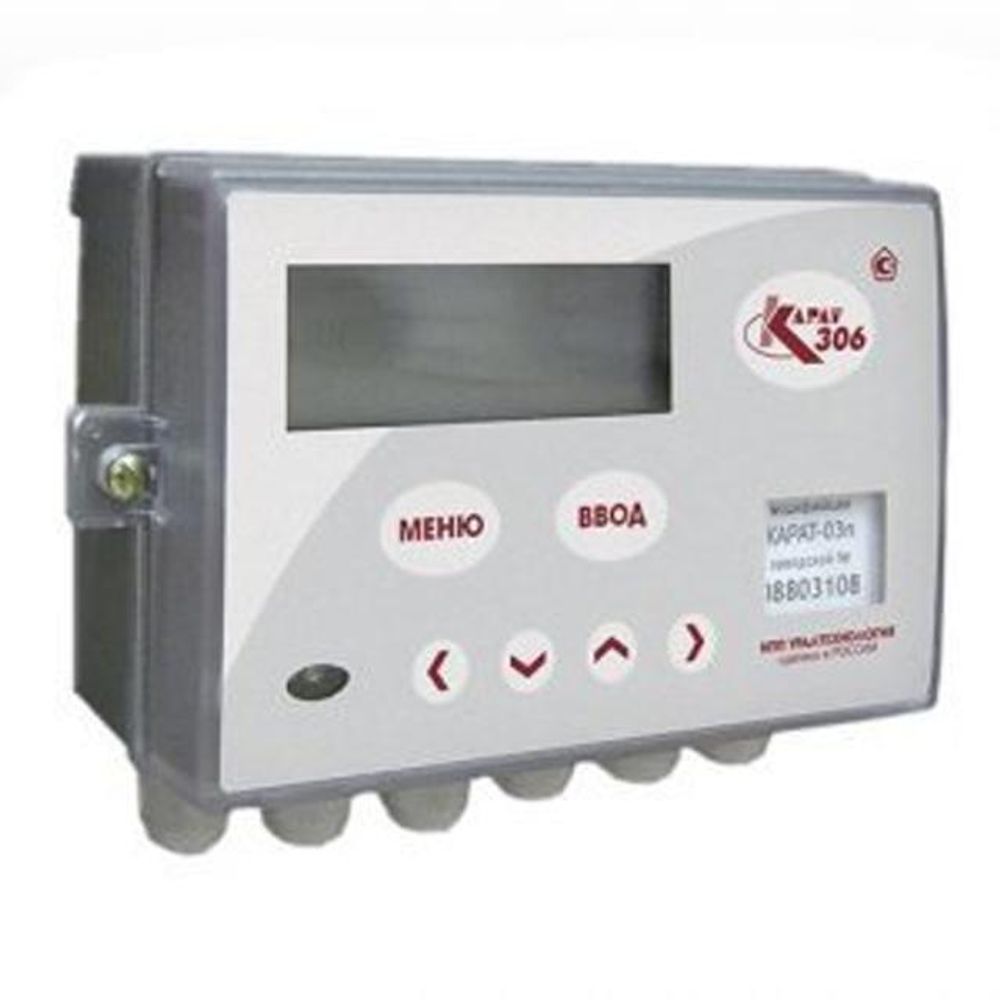

| КАРАТ-306-1 | 3 | 3 | 3 |
| КАРАТ-306-2 | 5 | 4 | 4 |
| КАРАТ-306-3 | 5 | 2 | 0 |
Коммуникационные возможности
| Наименование | Интерфейсный модуль | Количество подключаемых приборов, шт |
|---|---|---|
| Модуль цепей интерфейса RS-232 | Устройства с интерфейсом RS-232 | 1 |
| Модуль цепей интерфейса RS-485 | Устройства с интерфейсом RS-485 | До 240 (не более 32 приборов в сегменте) |
| Модуль шины M-Bus | Устройства для подключения к: - КАРАТ-911 контроллеру шины M-Bus-10 | до 10 |
| - КАРАТ-912 контроллеру шины M-Bus-50 | до 240 (не более 50 приборов в сегменте) |
| Характеристика | Значение характеристики |
|---|---|
| Параметры измеряемой среды | |
| Диапазон измерений и преобразований в температуру, °С | от −50 до +150 |
| Диапазон измерений и преобразований в разность температуры, °С | от 3 до 147 |
| Диапазон измерений и преобразований в давление, МПа | от 0 до 2,5 |
| Диапазон измерений и преобразований в объем и массу воды, м 3 (т) | 10-3-108 |
| Диапазон измерений и преобразований в электроэнергию, кВт·ч | 10-3-108 |
| Диапазон измерений и преобразований в объем природного газа, в рабочих условиях, м³ | 10-3-108 |
| Диапазон измерений и преобразований в тепловую энергию, Гкал | 10-3-108 |
| Пределы допускаемой приведенной погрешности при измерении силы тока и преобразовании в измеряемые величины, в диапазоне (4-20) мА, % | ±0,05 |
| Пределы допускаемого суточного хода часов, с/сутки | ±5 |
| Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления ИПТ и преобразования в температуру в диапазоне от «минус» 50 до «плюс» 150 °С (включительно), °С | ±0,15 |
| Пределы допускаемой абсолютной погрешности при измерении разности сопротивления КИПТ и преобразования в разность температуры, °С | ±0,04 |
| Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, %:
| 0,04 0,04 0,04 |
| Пределы допускаемой относительной погрешности расчета массы воды по измеренным сигналам ИП, % | ±0,15 |
| Пределы допускаемой относительной погрешности при расчете тепловой энергии по измеренным сигналам ИП, %, где: Δtmin — минимальное значение разности температуры, °С; Δt — измеренное значение разности температуры °С | ±(0,5 + Δtmin/Δt) |
| Питание | |
| Питание автономное — литиевая батарея, В | 3,6 |
| Ресурс непрерывной работы от встроенного элемента питания, лет, не менее | 4 года |
