Описание
Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом DN15-200мм и двухседельные клапаны с условным проходом DN100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.
Клапаны ЗРК могут быть запорными. Клапаны управляются электронными контроллерами (ПИД-регуляторами)
Технические характеристики
| Диаметр условного прохода, DN, мм | 15-200 |
| Давление, PN, МПа | 1,6; 2,5 |
| Температура окружающей среды, оС | 5 до 50 |
| Относительная влажность воздух | 30-80% |
| Температура регулируемой среды,оС | до 350 |
| Регулируемая среда | Вода, пар, жидкие и газообразные среды, нейтральные к материалам клапана, другие среды по спецзаказу |
| Рабочее положение клапана | В любом положении, кроме ЭИМ под клапаном |
Принцип работы

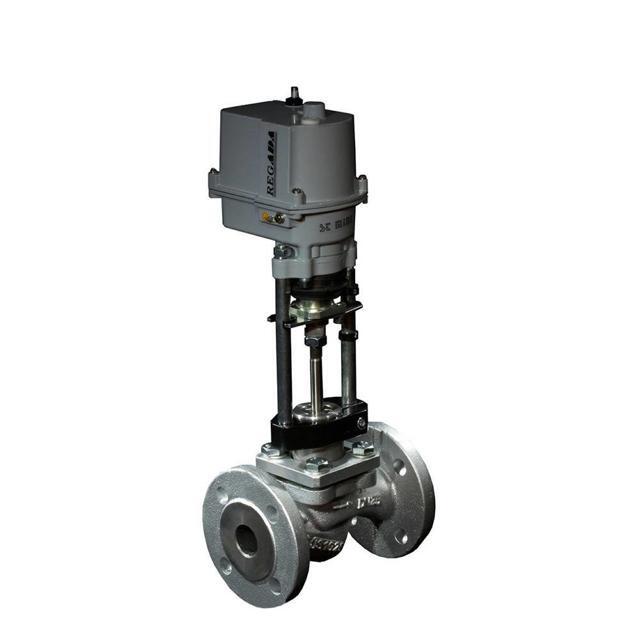

Регулирование потока рабочей среды осуществляется путем перемещения плунжера относительно
седла и тем самым изменения пропускной способности клапана по сигналу, поступающему на ЭИМ. Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь открытого проходного отверстия седла.
Герметичность клапана относительно внешней среды обеспечивается сальниковым уплотнением
