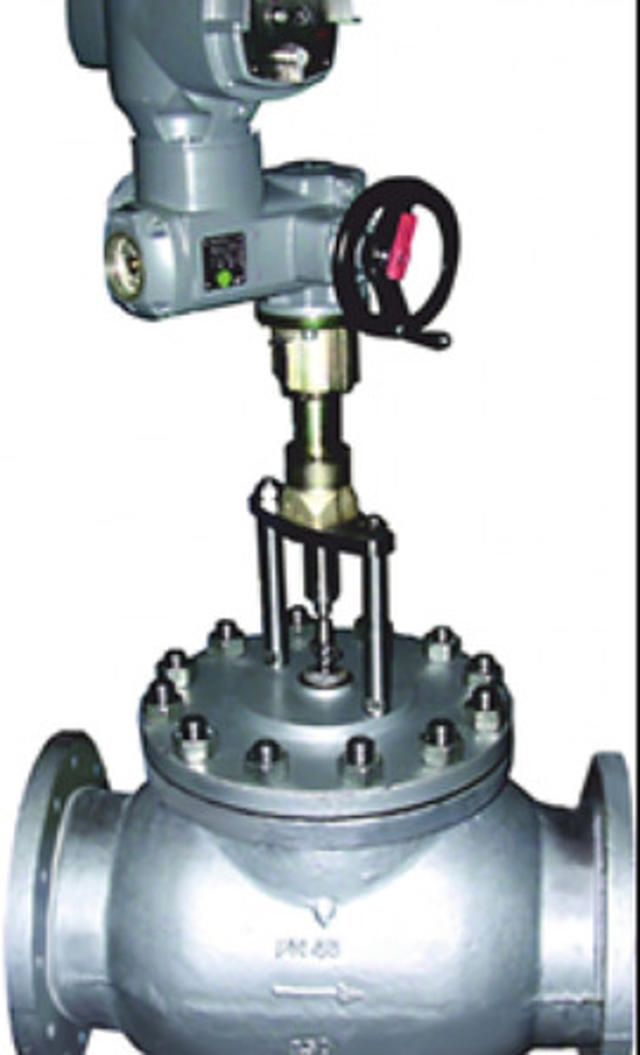

Клапан КПСР регулирующий, запорно - регулирующий, отсечной

Name: Клапан КПСР регулирующий, запорно - регулирующий, отсечной
Availability: OutOfStock

Артикул: 519

Цена по запросу

Благодаря тщательному подбору материалов и разнообразию конструкций дросселирующего узла диапазон применения клапанов КПРС достаточно широк. Клапаны КПСР серии 400 устанавливаются на технологических трубопроводах химических, нефтехимических, нефтеперерабатывающих и других производствах.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Инженерное оборудование Тепловая автоматика Регуляторы давления

Описание

Достоинства клапана КПСР

Простая и надежная конструкция.
Широкий выбор конструкционных материалов для агрессивных сред.
Стандартный затвор из высокопрочной нержавеющей стали.
Большой выбор седел с различными пропускными способностями для каждого диаметра.
Применение различных типоразмеров приводов обеспечивает экономичное применение,как при низких, так и при высоких перепадах давления.
Применение быстросъемного седла позволяет быстро произвести ревизию затвора на месте.

Варианты исполнения

С быстросъемным седлом;
С удлиненной стойкой для высокотемпературных сред;
С уплотнительным кольцом из PTFE для достижения VI класса герметичности;
С антикавитационным (антишумовым) затвором;
С паровой рубашкой обогрева;
В соответствии с требованиями стандарта NACE MR 01-75 для сред, содержащих сероводород;
С адаптацией к окружающей температуре до -60 °С;
С адаптацией к агрессивной окружающей среде.

Номинальный диаметр, DN	15	25	32	40	50	65	80	100	125	150	200	250	300
Давление номинальное PN,МПа (бар)	1,6; 2,5; 4,0; 6,3; 10; 16
Пропускная характеристика	линейная, равнопроцентная
Условная пропускная способность Kvy,м3/ч	0,16 0,25 0,4 0,63 1 1,6 2,5 3,2 4	2 3 4 6 10	4 6 10 16	6 10 16 25	10 16 25 32 40	25 32 40 63	40 63 80 100	63 100 160	100 160 250	100 160 320 400	250 320 400 630	400 630 800 1000	630 1000 1600
Класс герметичности: - регулирующих по rocr Р 54808	III, Iv, V, VI
- эапорно-регулирующих и отсечных по rocr 9544	А,В
Тип клапана	нормально открытый (НО), нормально закрытый (НЗ), сохраняет положение (СП)
Рабочая среда	жидкости и газы, в том числе агрессивные, вязкие и содержащие твердые включения, а также нефть, нефтепродукты и пр.
Температура рабочей среды, 0С	от -40 до 220, от -40 до 400, от -60 до 400
Материал корпуса при температуре окружающей среды: ОТ -40°С ДО +40°С	сталь 20Л, сталь 12Х18Н9ТЛ
от -60°С до +40°С	сталь 20ГЛ, сталь 12Х18Н9ТЛ
Присоединение к трубопроводу	фланцевое, по ГОСТ, DIN, ANSI/ASME или под приварку
Тип привода	Пневматический, электрический,ручной

Габаритные размеры

Строительная длина
Запорно-регулирующих клапанов	по ГОСТ 16587
Запорных (отсечных) клапанов	по ГОСТ 3326

Классы герметичности

Тип затвора	Исполнение плунжера	Уплотнение плунжера	Класс герметичности	Вид клапана
«металл- эластомер»	неразгруженное	--	А по ГОСТ 9544	запорно-регулирующий, отсечной
	неразгруженное	--	VI >по ГОСТ Р 54808	регулирующий
	разгруженное	Фторопласт + Резина	В по гост 9544	запорно-регулирующий, отсечной
	разгруженное	Фторопласт + Резина	V по ГОСТ Р 54808	регулирующий
«металл- металл»	неразгруженное	--	А,В по ГОСТ 9544 IV по ГОСТ Р 54808	запорно-регулирующий, отсечной
	неразгруженное	--	А,В по ГОСТ 9544 IV по ГОСТ Р 54808	регулирующий
	разгруженное	Графит	С по гост 9544	запорно-регулирующий, отсечной
	разгруженное	Графит	111 по гост Р 54808	регулирующий
