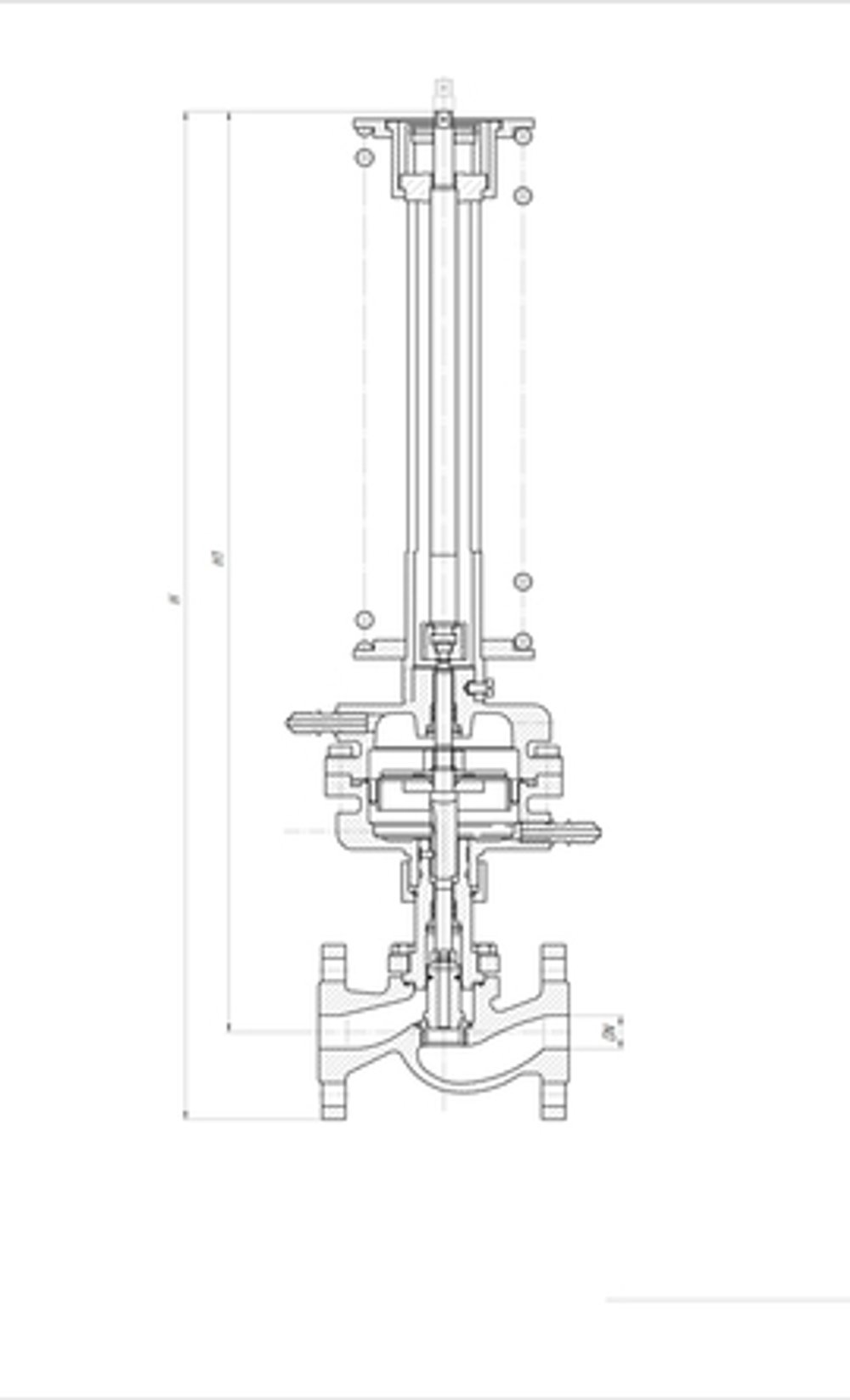

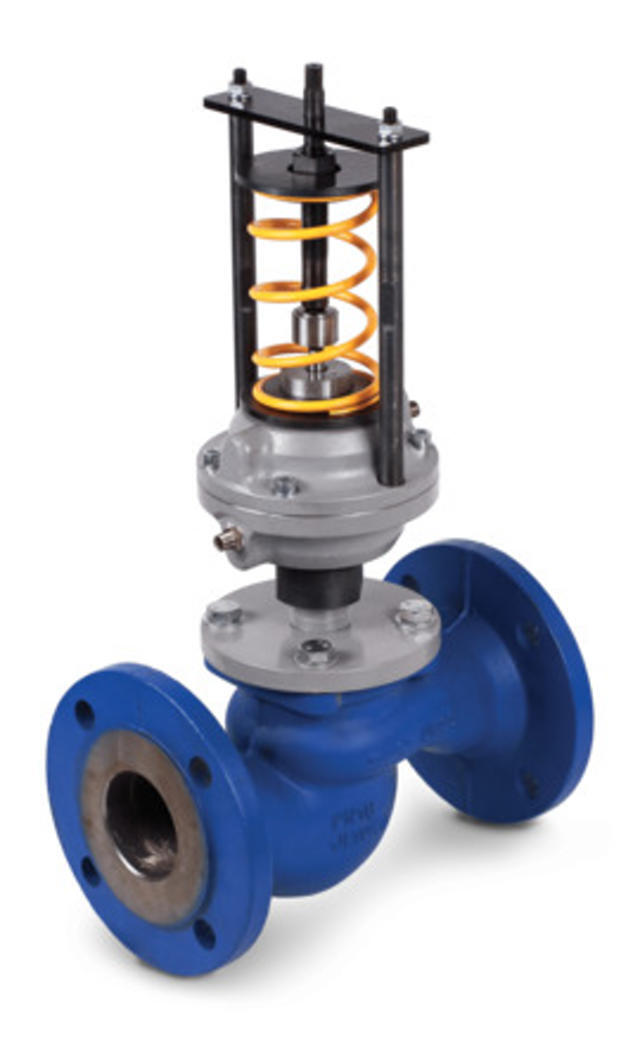

Регулятор давления прямого действия «до себя» (РА-В)

Name: Регулятор давления прямого действия «до себя» (РА-В)
Availability: OutOfStock

Артикул: 511

Цена по запросу

PA-B – регулятор "до себя". Перепускной клапан, который необходим для обеспечения поддержки установленного значения давления в трубопроводной системе до регулятора.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Инженерное оборудование Тепловая автоматика Регуляторы давления

Описание

Регулятор давления воды в системе водоснабжения и отопления применим для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду. Купив регулятор давления воды в системе водоснабжения и отопления, его можно устанавливать на 30-процентную эмульсию на основе воды и этиленгликоля, температурное значение которой не превышает 150°С, а номинальное давление – в пределах 1,6 МПа.

Регуляторы давления прямого действия не являются запорной арматурой, работают при постоянном расходе среды через регулятор.

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность, Kvy, м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 8 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 50 63	40 63 80 100	63 100 125	100 125 160	160 280	250 360 450 630
Давление номинальное PN, МПа	1,6
Температура рабочей среды, ^оС	-15…+150
Диапазон настройки давления регулятора, МПа (кгс/см2)	0,01..1,2 (0,1..12)
Номер диапазона настройки стабилизирующего давления	0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ) 1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ) 2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ) 3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ) 4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)
Зона пропорциональности, %, не более	6
Зона нечувствительности, %, не более	2,5
Постоянная времени, сек, не более	25
Относительная протечка, %, не более	0,05 от Kvy
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, ^оС	-5…+55

Обозначение регулятора	Обозначение комплекта	Состав комплекта	Кол-во
Регулятор давления "После себя" (РА-А) Регулятор давления "До себя" (РА-В)	МК-2.1	Адаптер G1/2" x G1/4>>	1
		Врезное кольцо	3
		Затяжная гайка	3
		Корпус G1/4>>	1
		Корпус М12 х 1,5	2
		Трубка медная	0,5; 0,3 м
