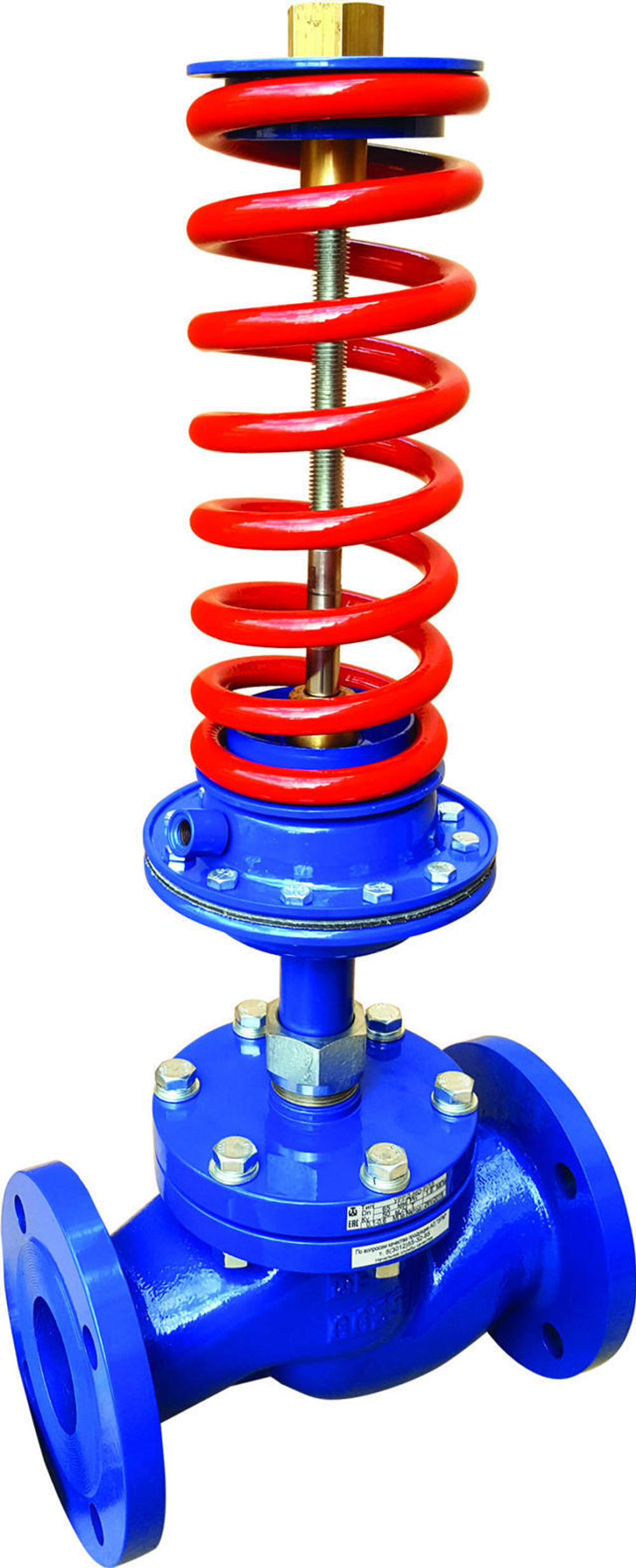

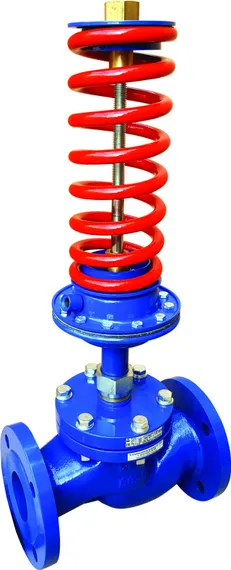

Регулятор давления прямого действия «после себя» (РА-А)

Name: Регулятор давления прямого действия «после себя» (РА-А)
Availability: OutOfStock

Артикул: 513

Цена по запросу

Регулятор давления «после себя» предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.
Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Инженерное оборудование Тепловая автоматика Регуляторы давления

Описание

Регулятор давления воды в системе водоснабжения и отопления применим для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду. Купив регулятор давления воды в системе водоснабжения и отопления, его можно устанавливать на 30-процентную эмульсию на основе воды и этиленгликоля, температурное значение которой не превышает 150°С, а номинальное давление – в пределах 1,6 МПа.

Регуляторы давления прямого действия не являются запорной арматурой, работают при постоянном расходе среды через регулятор.

УРРД-НО-РД	Регулятор давления	Регулятор давления предназначен для использования в системах с постоянным расходом среды через регулятор. При полностью закрытом затворе клапан регулятора имеет относительную утечку 0,16% от Кvy.
УРРД-НО-РД-з	Регулятор давления запорный	Регулятор предназначен для использования на тупиковых трубопроводах. При отсутствии водоразбора прибор предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544)

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность, Kvy, м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 8 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 50 63	40 63 80 100	63 100 125	100 125 160	160 280
Давление номинальное PN, МПа	2,5
Температура рабочей среды, ^оС	-15…+150
Диапазон настройки давления регулятора, МПа (кгс/см2)	0,01..1,2 (0,1..12)
Номер диапазона настройки стабилизирующего давления	0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ) 1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ) 2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ) 3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ) 4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)
Зона пропорциональности, %, не более	6
Зона нечувствительности, %, не более	2,5
Постоянная времени, сек, не более	25
Относительная протечка, %, не более	0,05 от Kvy
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, ^оС	-5…+55

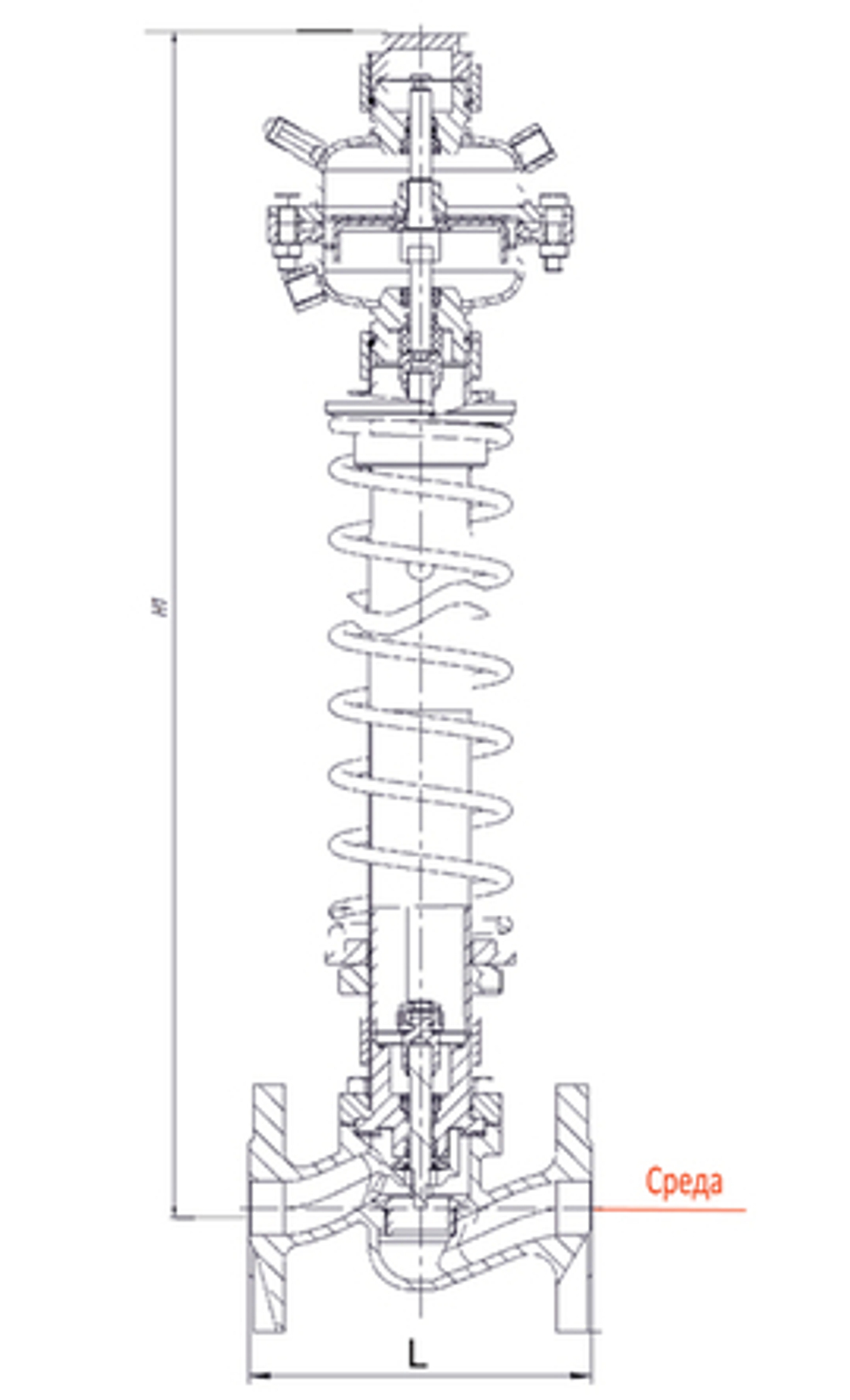

Габаритные размеры

	Диаметр номинальный DN
	15	20	25	32	40	50	65	80	100	125	150	200
L, мм	130	150	160	180	200	230	290	310	350	400	480	600
H, мм, не более	583	598	618	638	651	659	676	692	738	770	1109	1200
H1, мм, не более	535	545	560	568	576	576	583	592	628	645	966	1027
Масса, кг, не более	13,3	13,8	14,6	16,3	18,3	18,8	28,3	31,7	43,3	56,3	79	90,3

Усилие на штоке клапана

Обозначение регулятора	Обозначение комплекта	Состав комплекта	Кол-во
Регулятор давления "После себя" (РА-А)	МК-2.1	Штуцер переходной G1/2xG1/4 с уплотнением	1
		Штуцерное соединение М12x1,5 с уплотнением	2
		Штуцерное соединение G1/4 с уплотнением	2
		Трубка медная	0,75 м
		Трубка медная	0,3 м
