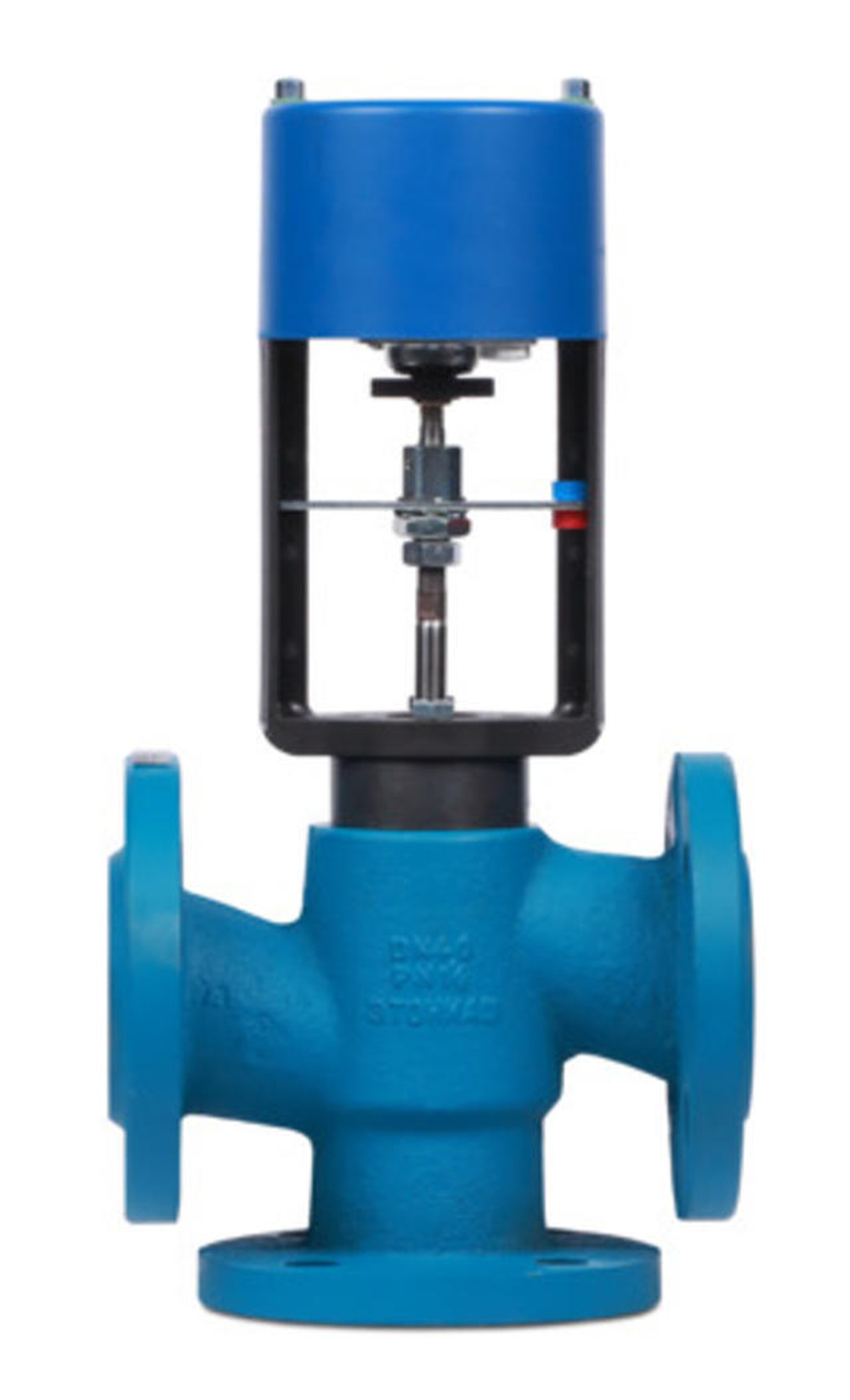

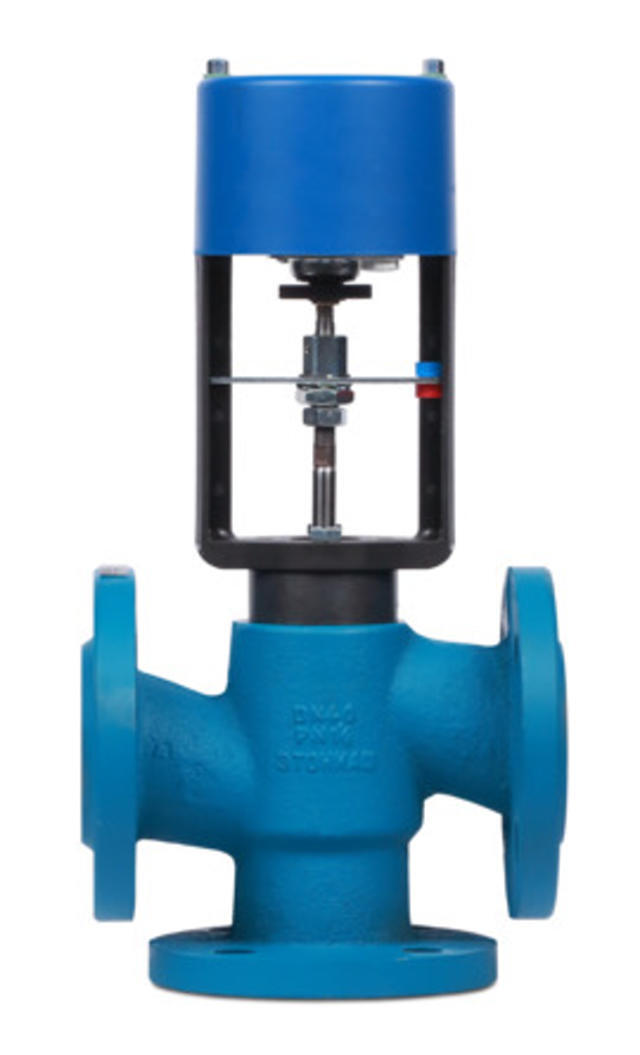

Трехходовой смесительный клапан для отопления 27Ч908НЖ / 23Ч901НЖ

Трехходовой смесительный клапан для отопления 27Ч908НЖ / 23Ч901НЖ

Name: Трехходовой смесительный клапан для отопления 27Ч908НЖ / 23Ч901НЖ
Availability: OutOfStock

Артикул: 516

Цена по запросу

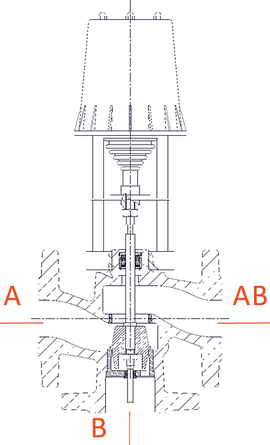

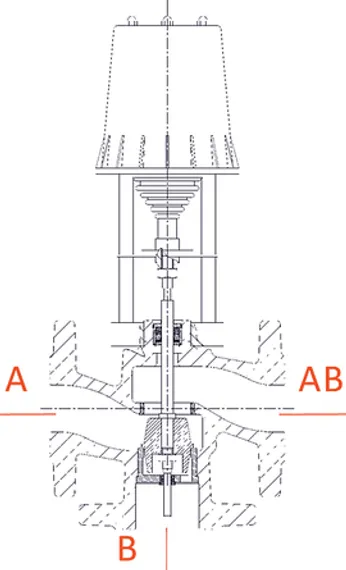

Смесительный трёхходовой клапан – имеет два входа и один выход. Применяется, для качественного регулирования в системах отопления, за счёт смешения двух потоков теплоносителя с различной температурой. Качественное регулирование с поддержанием заданной температуры теплоносителя выходящего из порта AB, достигается изменением пропорции между теплоносителем поступающим из порта А и порта B. Некоторые типы смесительных трёхходовых клапанов, при соответствующей схеме установки, обеспечивают разделение потока.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Инженерное оборудование Тепловая автоматика Регуляторы давления

Описание

Деталь	Материал
Корпус	СЧ20
Плунжер	СТ 20Х13
Шток	СТ 95Х18 /СТ 40Х13
Седло	СТ 20Х13
Уплотнение в затворе	Металл-металл
Уплотнение штока	Резино-фторопластовое

Условный проход DN	15	20	25	32	40	50	65	80
Условная пропускная способность, Kvy, м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0	1,6 2,5 4,0 6,3	1,6 2,5 4,0 6,3 10	6,3 10 16	10 16 25	10 16 25 40	25 32 40 63	40 63 100
Ход штока, мм, ± 5%	10	15	20	22		25	32
Характеристика регулирования	Линейная
Протечка через закрытый клапан, %	0,1 Kvy
Условное давление PN, МПа, не более	1,6
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, ^оС	-15…+150
Максимально допустимый перпад давления, не более, Мпа	1
Максимально допустимая протечка, % от Kvy	0,5
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, ^оС	-5…+55

Габаритные размеры

Диаметр номинальный DN	15	20	25	32	40	50	65	80
L, мм	130	150	160	180	200	230	290	310
H, мм, не более	508	546	642	663	685	700	714	782
H1, мм, не более	442	474	563	573	582	585	599	652
Масса, кг, не более	8,4	8,6	10	11,9	14,3	21,2	24,6	29,6
