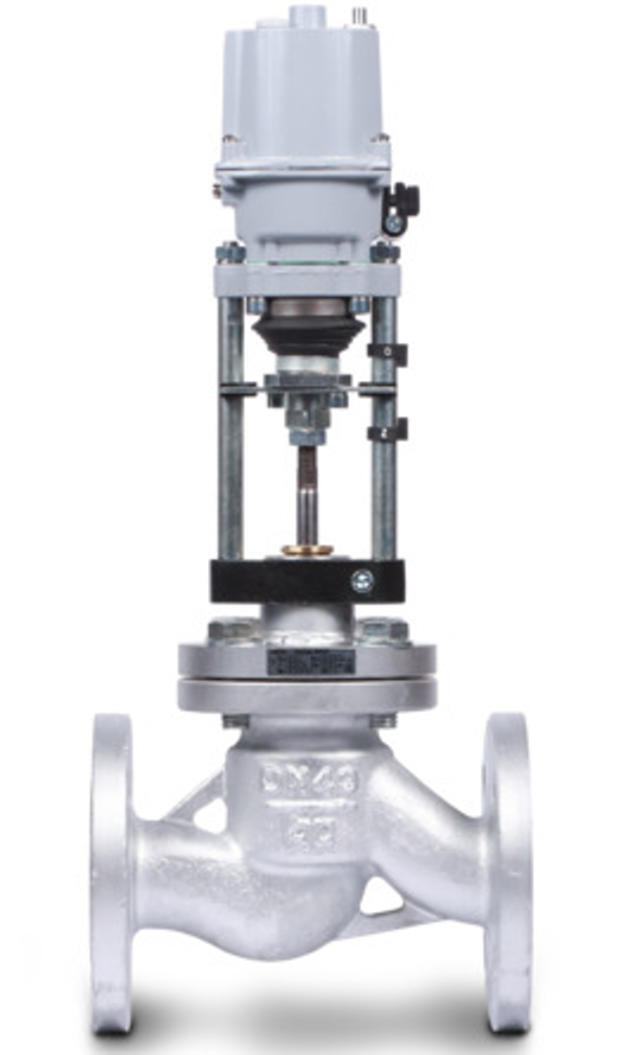

Клапан запорно - регулирующий 25С947НЖ

Клапан запорно - регулирующий 25С947НЖ

Артикул: 517

Цена по запросу

Клапан регулирующий 25с947нж применим в регулировке водяного насыщенного пара, других жидких и газообразных сред, нейтральных к материалам деталей, соприкасающихся со средой с температурой до 425оС и номинальным давлением не более 4,0 MПa.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Инженерное оборудование Тепловая автоматика Регуляторы давления

Описание

Достоинства клапана 25С947НЖ

Плунжер и седло, которое можно снимать, дают возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы, не демонтируя конструкцию.
Отвечает за такие задачи, как запор и регулировка. Клапан регулирующий 25с947нж имеет уровень герметичности – В (согласно ГОСТ Р 54808).
Благодаря наличию затвора с разгрузочной камерой в 25с947нж, можно работать с приводами низкой мощности. Кроме того, это положительно сказывается на долговечности изделия.
Уплотнение штока не требует дополнительных хлопот – фторопластовая манжета с силовым элементом из резины.

Деталь	Материал
Корпус 25с947нж	Сталь 20Л
Крышка 25с947нж	Сталь 20Л
Плунжер 25с947нж	СТ 20Х13
Шток 25с947нж	СТ95Х18/ СТ 40Х13
Седло 25с947нж	СТ 20Х13
Уплотнение в затворе 25с947нж	Металл-металл
Уплотнение штока 25с947нж	Ecoflon 2; Терморасширенный графит

Условный проход DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	400
Условная пропускная способность, Kvy, м³/ч*	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3 10	1,6 2,5 4,0 6,3 10	6,3 10 16	10 16 25	10 16 25 32 40	25 32 40 63	40 63 80 100	63 80 100 125 160	100 125 160 250	160 250 360	250 360 450 630	400 630 800 1000	1000 1250 1600	1250 1600 2000
Ход штока, мм	10		20		25			32	40		75			80
Характеристика регулирования	Линейная, равнопроцентная, параболическая
Коэффициент начала кавитации, Z	0,6
Протечка через закрытый клапан, %	Класс В по ГОСТ Р 54808
Условное давление PN, МПа	4
Рабочая среда	Водяной и насыщенный пар, другие жидкости, газообразные среды, нейтральные к материалам деталей
Температура рабочей среды, ^оС	до +425
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, ^оС	-25…+55

Габаритные размеры

Электроприводы	Диаметр номинальный DN
Электроприводы	15	20	25	32	40	50	65	80	100	125	150	200	250	300	400
L, мм	130	150	160	180	200	230	290	310	350	400	480	600	730	850	1100
H, мм, не более	522	528	657	679	696	710	743	806	860	931	998	1036	1074	1308	1688
H1, мм, не более	474	475	599	609	621	627	650	706	742	796	848	848	851	1053	1358
Масса, кг, не более	8,4	8,8	12,6	14,7	17,4	24,3	26,8	36,4	55,9	74	99	149	224	450	910

Усилие на штоке клапана

DN		15	20	25	32	40	50	65	80	100	125	150	200
ΔР, кгс /см²	6	310	450	590	800	1130	1230	1300	1540	1940	2470	3230	1120
	10	400	600	810	1130	1640	2610	1570	1860	2350	3010	4030	3670
	16	520	850	1140	1610	2400	3880	1980	2350	2960	3810	5240	7500
	20	610	1100	1350	1940	2910	4740	2250	2670	3370	4350	6050	10080
	25	710	1400	1620	2350	3540	5800	2600	3080	3880	5020	7060	13180
