Дефлекторы вентиляционные

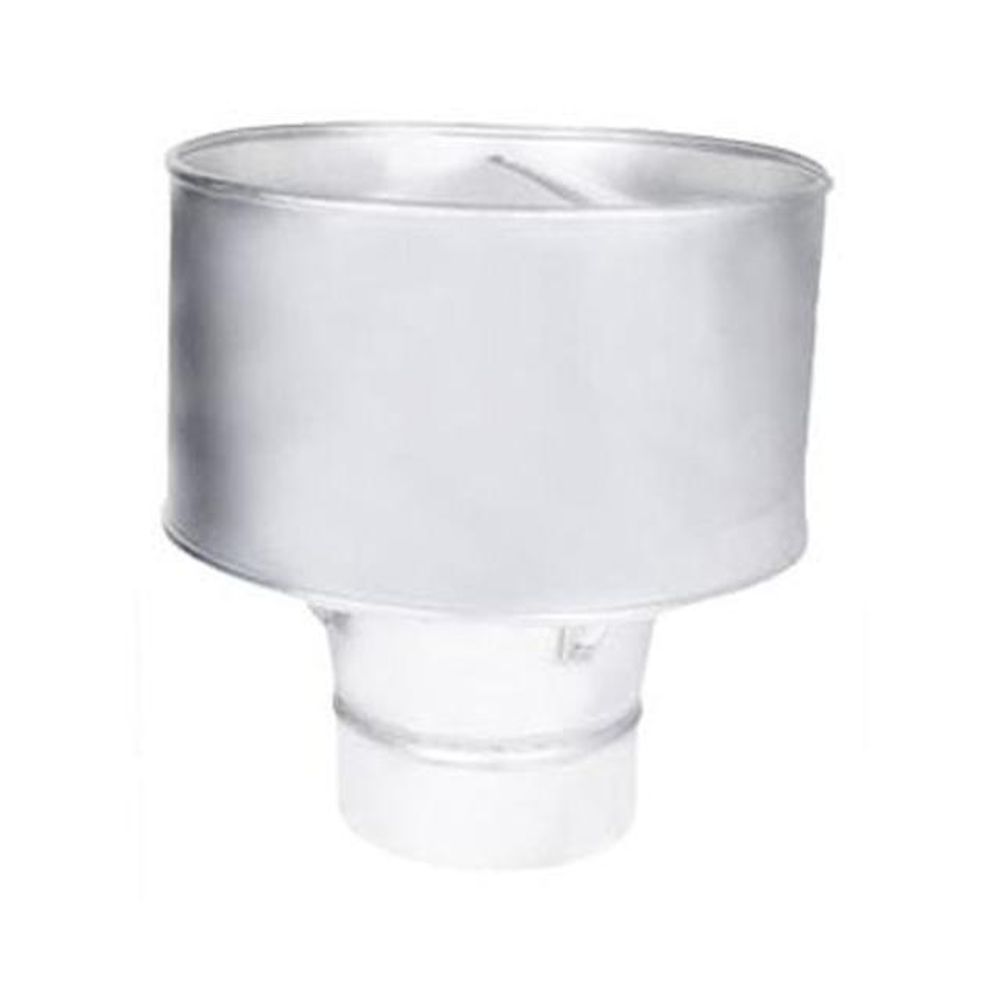

Вентиляционный дефлектор. Принцип действия и назначение

Дефлекторы могут иметь различную конструкцию, однако в основе их работы в любом случае лежит один и тот же принцип, основанный на эффекте Бернулли. Последний заключается в том, что при увеличении скорости воздушного потока на участке вентканала за счет изменения его сечения, статическое давление в нем уменьшается. Сужающий сечение воздуховода дефлектор создает разряжение в верхней точке вентиляционного канала, тем самым усиливая интенсивность воздухообмена.

Наиболее широко применяются в системах вентиляции с естественным побуждением, работа которых во многом зависит от погодных условий. При снижении разницы температур или сильном ветре эффективность их работы может сильно снизиться Установленный в верхней точке системы дефлектор повышает тягу и снижает зависимость от внешних условий.

Дефлекторы могут быть полезны и в вентиляционных системах с принудительным побуждением. Их применение позволяет повысить эффективность такой системы на 15– 20%, тем самым обеспечив существенную экономию при подборе компонентов вентиляции. Помимо своей основной функции дефлекторы предотвращают повреждение оборудования в результате воздействия атмосферных осадков, а также препятствуют попаданию в вентканал посторонних предметов снаружи.

Разновидности дефлекторов вентиляции

В зависимости от конструктивных особенностей и принципа использования эффекта Бернулли выделяют несколько разновидностей. Наиболее широко в настоящее время используются устройства следующих типов:

• Вольперта;
• Григоровича;
• ЦАГИ;
• шаровидный;
• ЦАГИ;
• H-образный;
• ротационный (турбодефлектор);
• флюгер.
