Панели равномерного всасывания

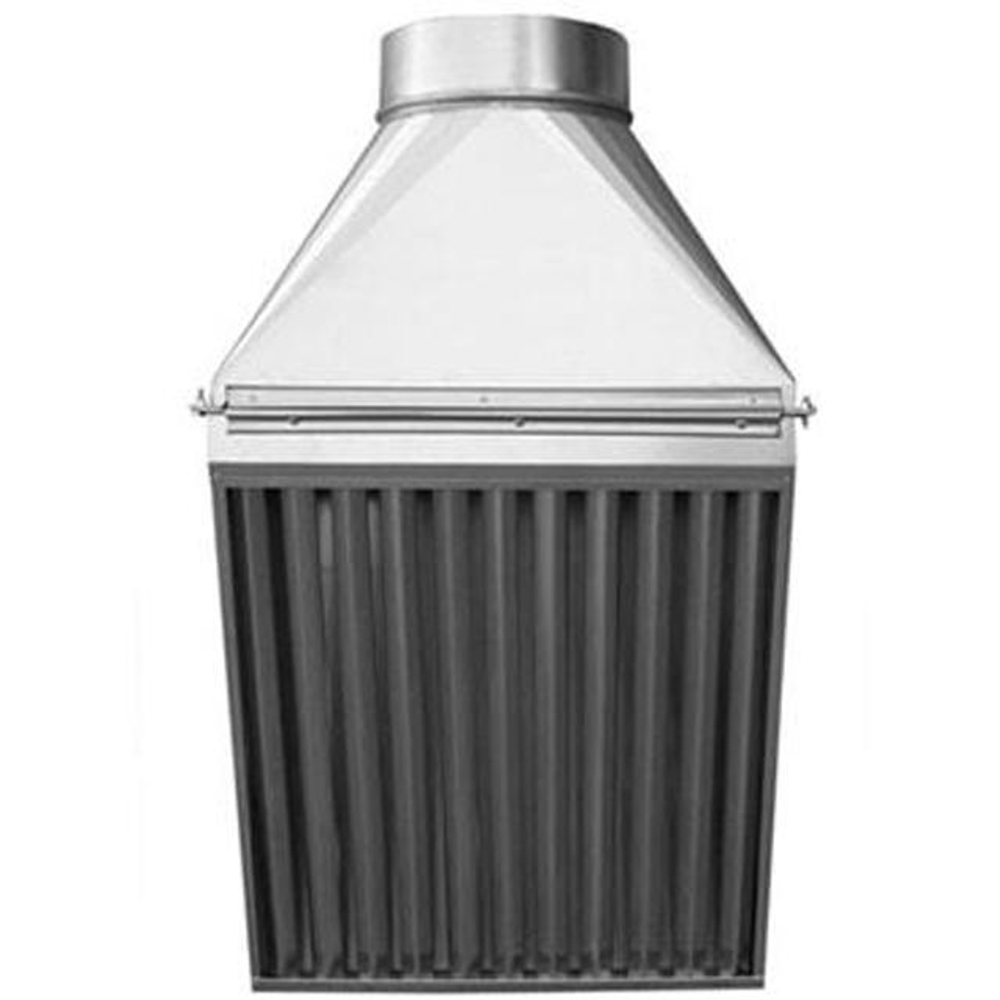

Панель равномерного всасывания (панель Чернобережского)

• Панель равномерного всасывания активно применяется в производственных цехах, на участках, где производятся работы, в результате которых в воздухе рабочей зоны значительно повышается концентрация вредных веществ. В частности это происходит при сварке, резке и пайке металлов. Образующиеся в результате этого процесса окислы хрома, никеля, марганца и других металлов, а также повышение концентрации оксида углерода, азота, водорода и других веществ способны нанести серьезный ущерб здоровью персонала.
• Применение панели равномерного всасывания, конструкция которой была разработана А.С. Чернобережским, позволяет быстро удалить газообразную среду с вредными примесями из рабочей зоны до того момента, как она достигнет органов дыхания человека. Обязательным условием необходимой эффективности всасывания является тщательный расчет площади поверхности панели и правильного её размещения, а также согласованная работа приточно-вытяжной вентиляции.

Конструктивные особенности и разновидности панели Чернобережского

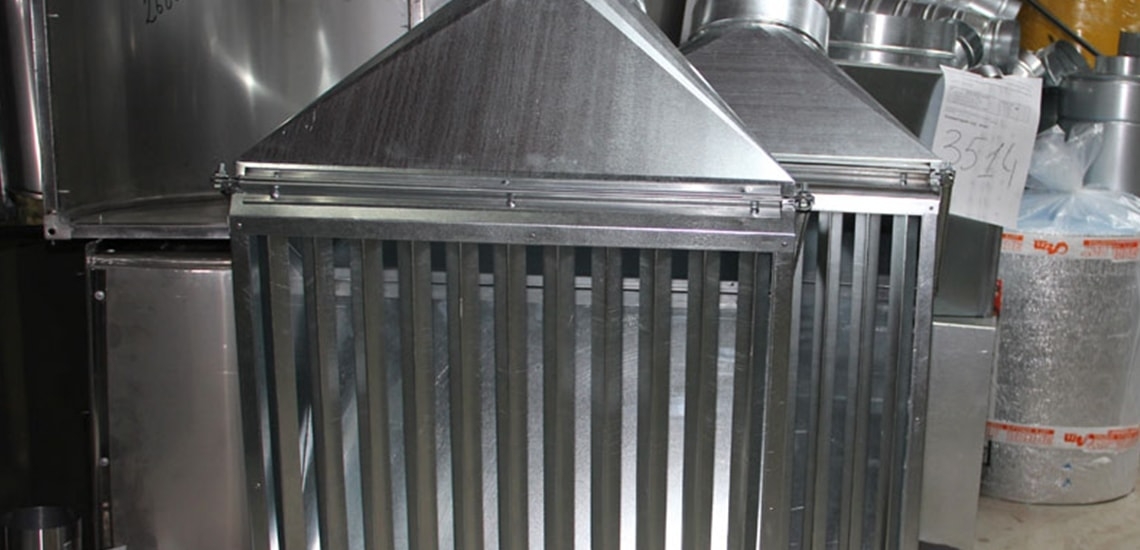

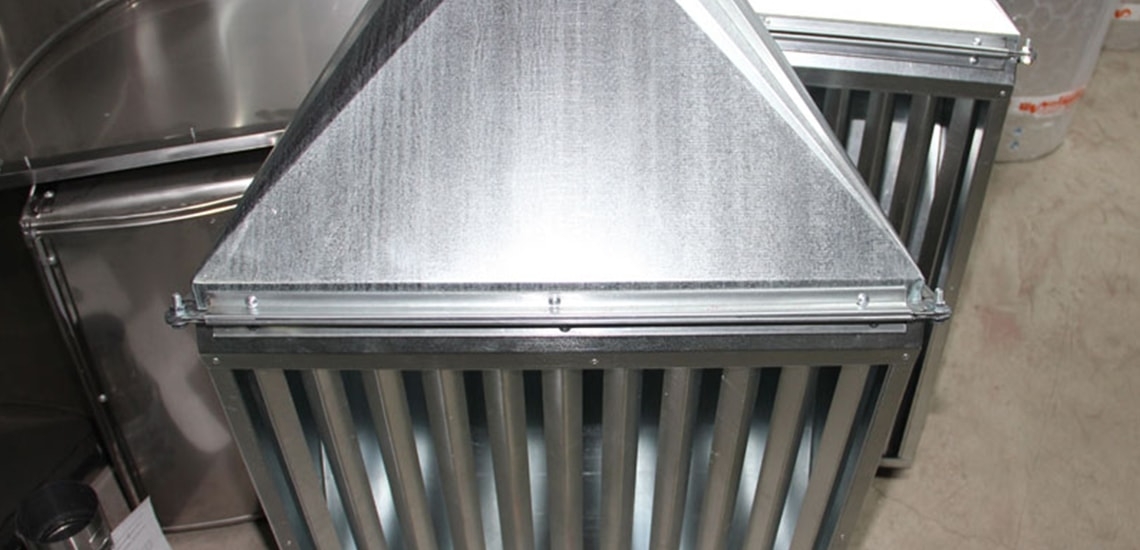

• Панель Чернобережского обеспечивает быстрое удаление токсичных газообразных веществ благодаря особой конструкции, в первую очередь расположенным через равные промежутки перьям-обтекателям треугольной формы и расположению плоскости панели под углом 35º к вертикали. Так называемая живая площадь сечения в данном случае составляет порядка 25% от общей площади панели, что способствует усилению тяги.
• В зависимости от конструкции различают несколько разновидностей панелей Чернобережского:
  • с верхним отводом;
  • с нижним отводом;
  • одинарные (стандарт);
  • двойные;
  • двусторонние.
