Узлы прохода

Узел прохода. Назначение и конструкция

• Узлы прохода обеспечивают выход вентканала из здания наружу, его надежную фиксацию и герметизацию выходного отверстия. В зависимости от конструкции объекта они крепятся к специальным железобетонным стаканам при помощи анкерного соединения или непосредственно к кровле. К внутренней части узла подсоединяется воздуховод, а снаружи обычно устанавливается вентиляционный зонт, препятствующий попаданию в вентиляционную систему осадков и посторонних предметов.

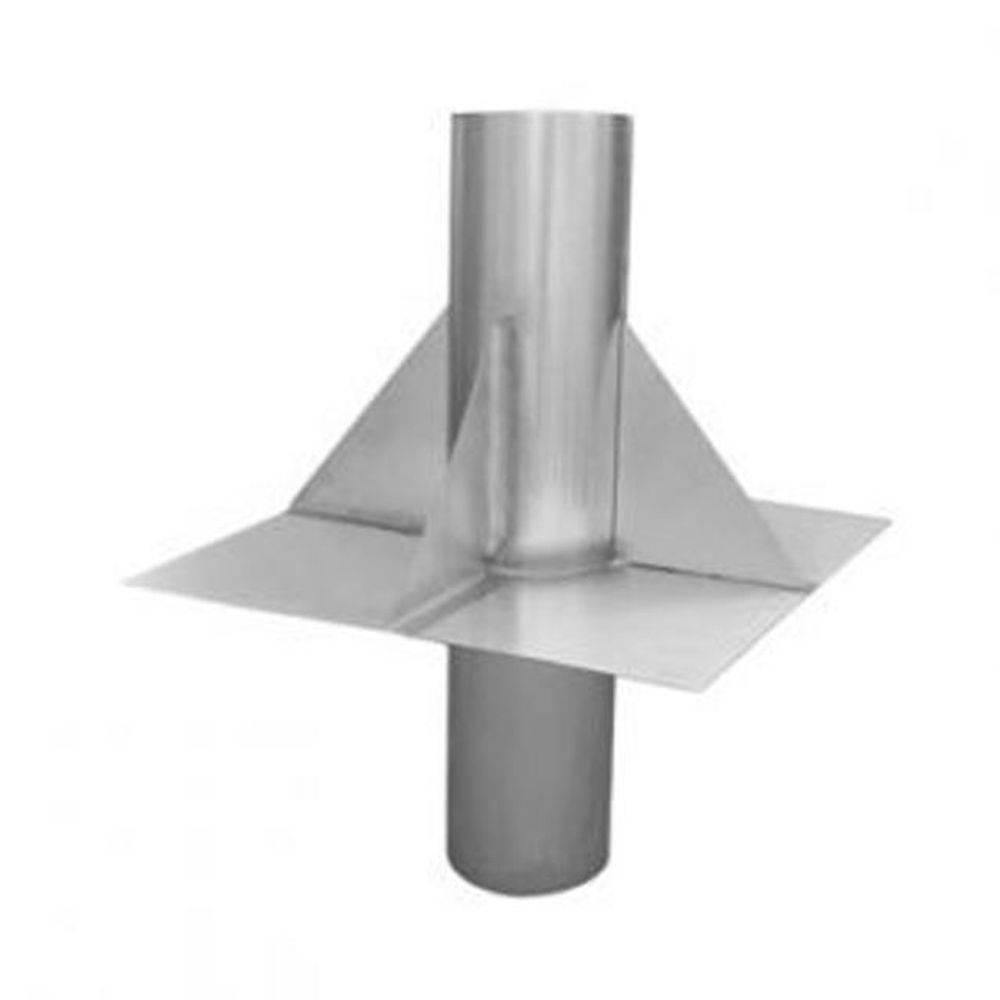

• Конструктивно стандартный узел прохода состоит из патрубка и опорного кольца или опорного фланца. Диаметр последнего на 300–400 мм больше диаметра воздуховода. Чаще всего фланец располагается перпендикулярно оси патрубка, но бывают и узлы прохода с наклонным опорным кольцом. Для придания конструкции дополнительной прочности между патрубком и опорным фланцем устанавливают ребра жесткости в виде металлических пластин. В условиях, когда на внутреннем участке возможно выпадение влаги из-за разности температур, узел прохода оснащают кольцом для сбора и отведения конденсата. Также он может быть оборудован ручным или механизированным клапаном, служащим для закрытия вентканала.

Разновидности узлов прохода

• Форма и размер сечения узла прохода выбираются в соответствии с параметрами воздуховодов. Патрубки могут быть круглыми, прямоугольными или овальными, а материалом для изготовления служит оцинкованная, нержавеющая или окрашенная черная сталь.

В зависимости от конструктивных особенностей узлы прохода можно разделить на три основных группы:

• бесклапанные (УП1);
• с управляемым вручную клапаном (УП2);
• с клапаном, управляемым исполнительным механизмом (УП3).

1. Возможно исполнение с устройством для сбора конденсата или без такового. На наличие или отсутствие данного элемента указывает маркировка – УП2-(01-10), УП3-(01-10) и т. д. – без кольца, УП2-(11-21), УП3-(11-21) и т. д. – с кольцом. Цифровая маркировка типовых узлов прохода также указывает на диаметр патрубка и его массу.
2. Узлы прохода также выпускаются с утепленным клапаном УП4 (ручное управление) и УП5 (с площадкой под ИМ), и в искрозащищенном исполнении – УП6 и УП7 (искрозащищенный утепленный.)
