Шиберы

Назначение и принцип действия шибера для вентиляции

• Представляет собой запорно-регулирующий элемент, с помощью которого можно управлять работой вентиляционной системы. С его помощью можно, к примеру, уменьшить или увеличить тягу вытяжной вентиляции, а также изменить объем воздуха, подаваемой приточной. В тех случаях, когда вентиляционная система совмещена с системой теплового отопления и кондиционирования, он позволяет регулировать температуру в помещении.
• Все необходимые действия осуществляются путем перемещения задвижки, располагающейся перпендикулярно сечению воздуховода. В крайних положениях она обеспечивает полное открытие или закрытие вентиляционного канала. Наряду с дроссель-клапаном шибер можно использовать для обеспечения правильного режима запуска вентилятора. Различие между устройствами заключается в способе перемещения заслонки – в первом она поворотная, а в во втором – выдвижная.

Конструкция вентиляционного шибера

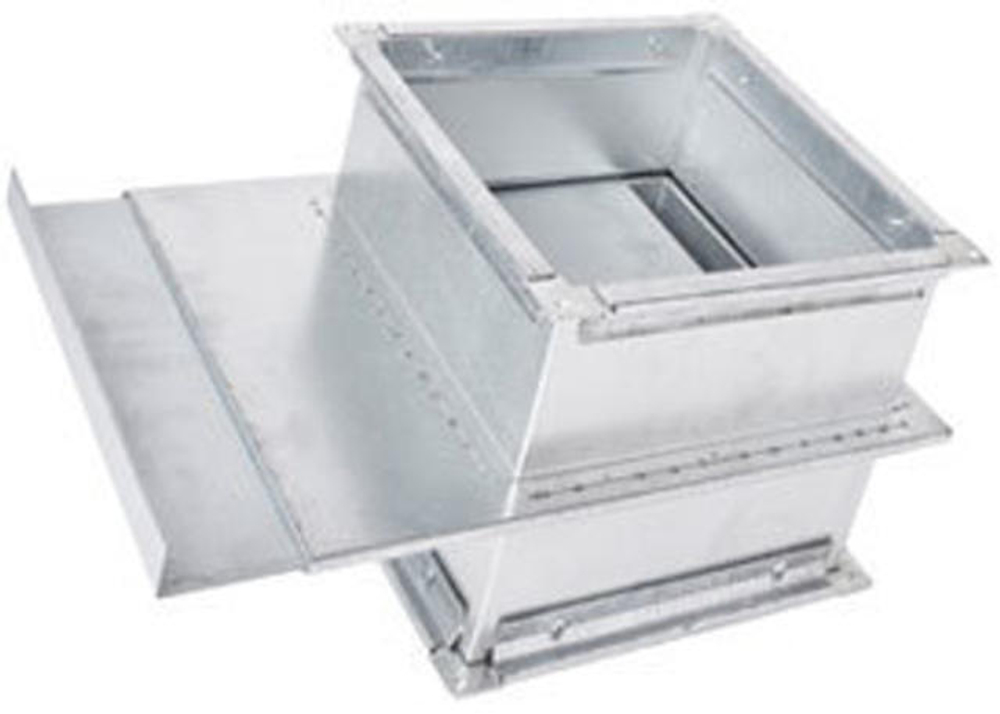

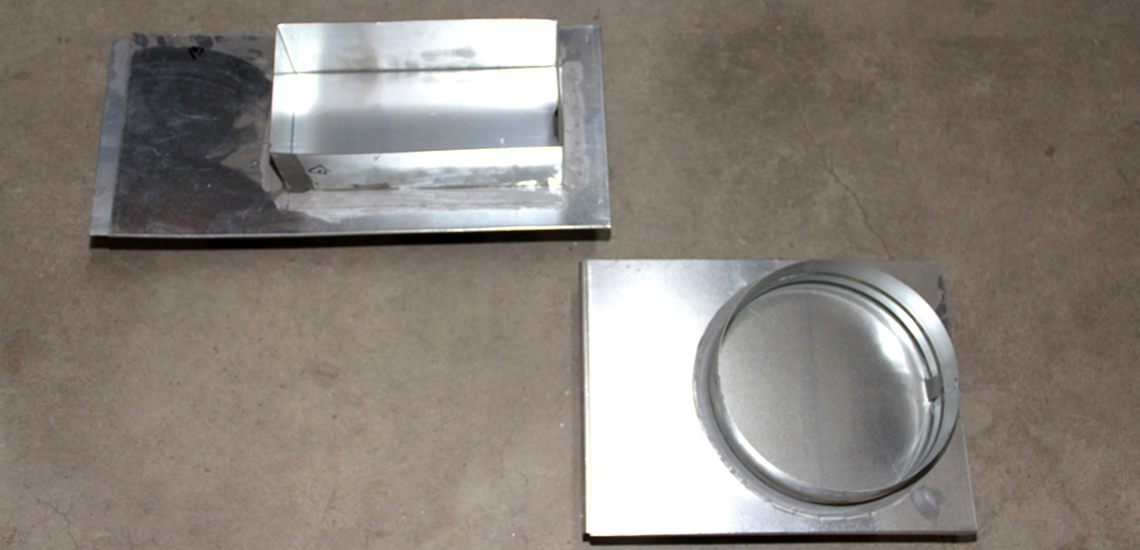

• Конструктивно вентиляционный шибер представляет собой патрубок с расположенной в средней части плоскостью, внутри которой размещается свободно перемещаемая пластина. Последняя и выступает в качестве заслонки. Форма патрубка в соответствии с типом воздуховода может быть прямоугольной или круглой, при этом плоскость и заслонка всегда имеют форму прямоугольника.

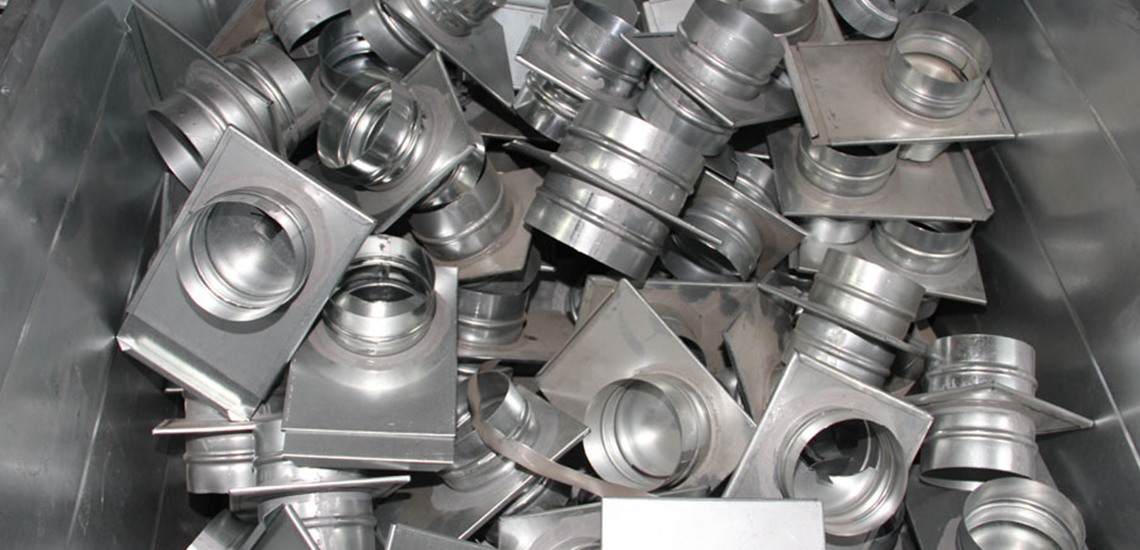

• Материалом для изготовления может служить оцинкованная, нержавеющая или легированная сталь. Чаще всего в системах вентиляции находят применение изделия из оцинковки и нержавейки. Торцевые части прямоугольных изделий выполняются в виде фланцев. Круглые задвижки присоединяют к прямым участкам воздуховода при помощи ниппелей.
