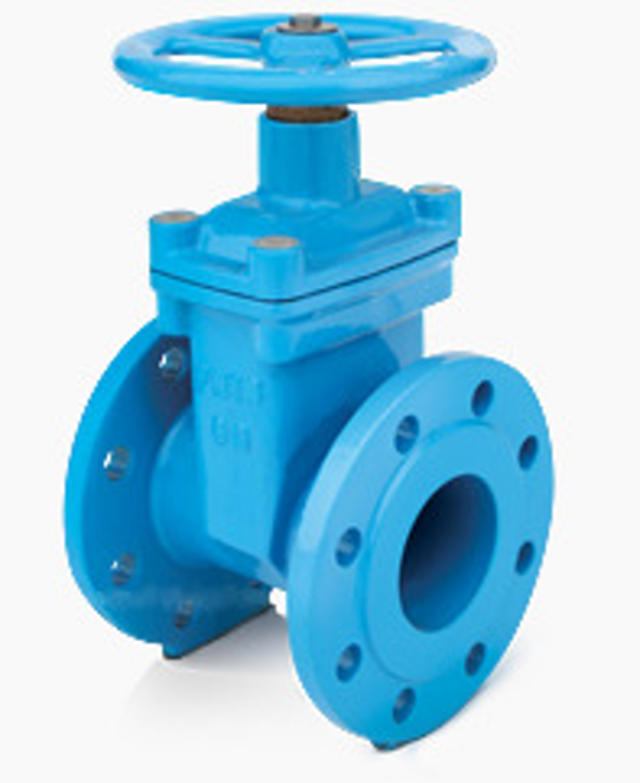

Задвижки с обрезиненным клином 30ч39р 30ч539р 30ч939р

Name: Задвижки с обрезиненным клином 30ч39р 30ч539р 30ч939р
Availability: OutOfStock

Артикул: 411

Цена по запросу

Задвижки с обрезиненным клином применяются как запорное устройство на трубопроводах для холодной и горячей воды и системах канализации. Благодаря обрезиненной конструкции клина задвижки обладают высокой герметичностью (Класс «А»). Конструкция с невыдвижным шпинделем имеет более компактные размеры, что облегчает установку чугунных задвижек с обрезиненным клином в условиях ограниченных пространств.

Предзаказ

Цена по запросу

В корзине шт Перейти

Оформить в WhatsApp

Инженерное оборудование Запорная арматура

Описание

30ч39р
30ч539р
30ч939р

Материальное исполнение задвижек 30ч39р

Корпус: Высокопрочный чугун ВЧ50
Обрезиненный клин: EPDM (основание — высокопрочный чугун ВЧ50)

Показатели назначения задвижек 30ч39р

Давление PN: 1,0 и 1,6 МПа (10 и 16 кгс/см2)
Рабочая среда:
- Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -30 до +130 °С
Температура окружающего воздуха: от −30°С до +45°С
Класс герметичности по ГОСТ 9544-2005: "А"

Габаритные размеры для задвижек 30ч39р PN 1,0 МПа

Наименование	L	D	D1	D2	n	d	h	T	H
Задвижка 30ч39р Ду 50	150	165	125	102	4	18	3	19	205
Задвижка 30ч39р Ду 65	170	185	145	122	4	18	3	19	228
Задвижка 30ч39р Ду 80	180	200	160	133	4	18	3	19	265
Задвижка 30ч39р Ду 100	190	220	180	158	8	18	3	19	300
Задвижка 30ч39р Ду 125	200	250	210	184	8	18	3	19	355
Задвижка 30ч39р Ду 150	210	285	240	212	8	22	3	19	400
Задвижка 30ч39р Ду 200	230	340	295	268	8	22	3	20	490
Задвижка 30ч39р Ду 250	250	405	350	320	12	22	3	22	585
Задвижка 30ч39р Ду 300	270	460	400	370	12	22	4	24,5	685
Задвижка 30ч39р Ду 350	290	520	460	430	16	22	4	26,5	970
Задвижка 30ч39р Ду 400	310	580	515	482	16	26	4	28	1020
Задвижка 30ч39р Ду 450	330	640	565	532	20	26	4	30	1120
Задвижка 30ч39р Ду 500	350	715	620	585	20	26	4	31,5	1220
Задвижка 30ч39р Ду 600	390	840	725	685	20	30	5	36	1370

Габаритные размеры для задвижек 30ч39р PN 1,6 МПа

Наименование	L	D	D1	D2	n	d	h	T	H
Задвижка 30ч39р Ду 50	150	165	125	102	4	18	3	19	205
Задвижка 30ч39р Ду 65	170	185	145	122	4	18	3	19	228
Задвижка 30ч39р Ду 80	180	200	160	133	4	18	3	19	265
Задвижка 30ч39р Ду 100	190	220	180	158	8	18	3	19	300
Задвижка 30ч39р Ду 125	200	250	210	184	8	18	3	19	355
Задвижка 30ч39р Ду 150	210	285	240	212	8	22	3	19	400
Задвижка 30ч39р Ду 200	230	340	295	268	12	22	3	20	490
Задвижка 30ч39р Ду 250	250	405	355	320	12	26	3	22	585
Задвижка 30ч39р Ду 300	270	460	410	370	12	26	4	24,5	685
Задвижка 30ч39р Ду 350	290	520	470	430	16	26	4	26,5	970
Задвижка 30ч39р Ду 400	310	580	525	482	16	30	4	28	1020
Задвижка 30ч39р Ду 450	330	640	585	532	20	30	4	30	1120
Задвижка 30ч39р Ду 500	350	715	650	585	20	33	4	31,5	1220
Задвижка 30ч39р Ду 600	390	840	770	685	20	39	5	36	1370
