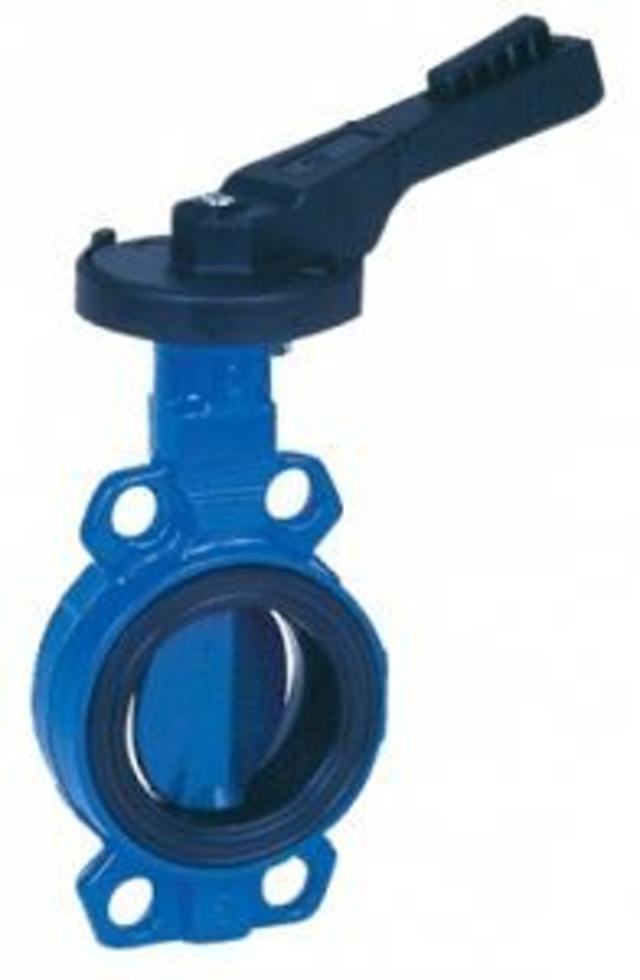

Затворы дисковые поворотные типа VFY-WH

Затворы можно приводить в действие при помощи:

• металлической рукоятки;
• ручного редукторного привода с червячной передачей;
• пневматического привода двух- или одно- стороннего действия;
• одно- или трехфазного электрического привода, а также при помощи приводов с возможностью позиционирования.

Особенности:

• шлицевое соединение штока с диском:
  • обеспечивает надежное соединение штока с диском и передачу крутящего момента;
  • меньший износ, по сравнению с другими типами соединения диска с валом
• самоцентрирующийся диск обеспечивает высокую герметичность при закрытом положении и снижает
• износ седлового уплотнения;
• все детали взаимозаменяемы, включая диски, оси, седловые уплотнения, что снижает расходы на
• техническое обслуживание;
• надежная фиксация штока стопорным пружинным кольцом;
• двойное уплотнение обеспечивает высокую герметичность по штоку;
• Верхний и нижний антифрикционные подшипники позволяют увеличить срок службы затвора и снизить крутящие моменты
• легкоразборная система — простота технического обслуживания;
• наличие шильдика с данными на каждом затворе позволяет легко идентифицировать каждое изделие;
• большой диапазон использования за счет разнообразных материалов седлового уплотнения и диска.

Тип VFY-WH – дисковый затвор для установки в середине трубопровода

Перекачиваемые среды: Вода для систем отопления, ГВС, ХВС, гликолевые растворы до 50%.

Диапазон рабочих температур:

-10°С …+120 °С – для затворов с диском GGG40 c полиамидным покрытием
-10°С …+130 °С – для затворов с диском AISI316

Минимальная температура окружающей среды: -10°С

Герметичность затвора: класс А (ГОСТ Р 54808-2011)

Тип корпуса: с центрирующими отверстиями

Материал корпуса: чугун GG25

Седловое уплотнение: EPDM
