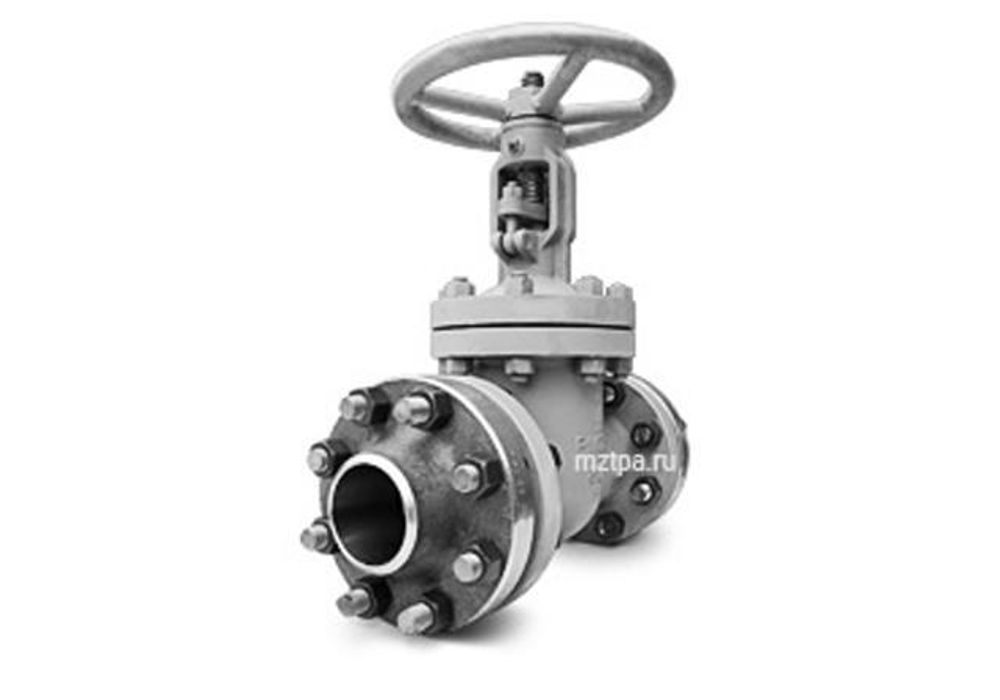

Задвижки стальные клиновые литые PN 6,3 МПа

1. 30с76нж
2. 30с576нж
3. 30с976нж
4. 30лс76нж
5. 30лс576нж
6. 30лс976нж

Материальное исполнение задвижек 30с76нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25Л
3. Клин: сталь 25Л
4. Шпиндель: 20Х13
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: сталь 45
7. Шпилька, болт: сталь 35ХМ
8. Болт откидной: сталь 35ХМ
9. Прокладка: спирально-навитая
10. Набивка сальника: ТРГ
11. Маховик: сталь 25Л / чугун СЧ 20
12. Подшипник: по ГОСТ 7872-89
13. Наплавка на кольце в корпусе: сталь по типу 20Х13
14. Наплавка на клине: сталь по типу 20Х13

Назначение:

• Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды:

• Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие;

Установочное положение задвижек:

• Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
• Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно до-
  пускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;

Класс герметичности А по ГОСТ 9544-2015

Фланцевые присоединительные размеры по ГОСТ 33259-2015:

• PN 6,3 МПа (63 кгс/см2) – исполнение J;

Присоединение к трубопроводу:

• под приварку, фланцевое.

Габаритные размеры задвижек 30с76нж
