Задвижки стальные клиновые литые PN 1,6 МПа

1. 30с41нж
2. 30с541нж
3. 30с941нж
4. 30лс41нж
5. 30лс541нж
6. 30лс941нж
7. 30нж41нж
8. 30нж941нж

Материальное исполнение задвижек 30с41нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25
3. Клин (диски): сталь 25Л
4. Шпиндель: 20Х13
5. Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
6. Гайка: сталь 25
7. Шпилька, болт: сталь 35
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь 25Л
12. Подшипник: по ГОСТ 7872-89
13. Наплавка на кольце в корпусе: 07Х25Н13
14. Наплавка на клине: сталь по типу 20Х13

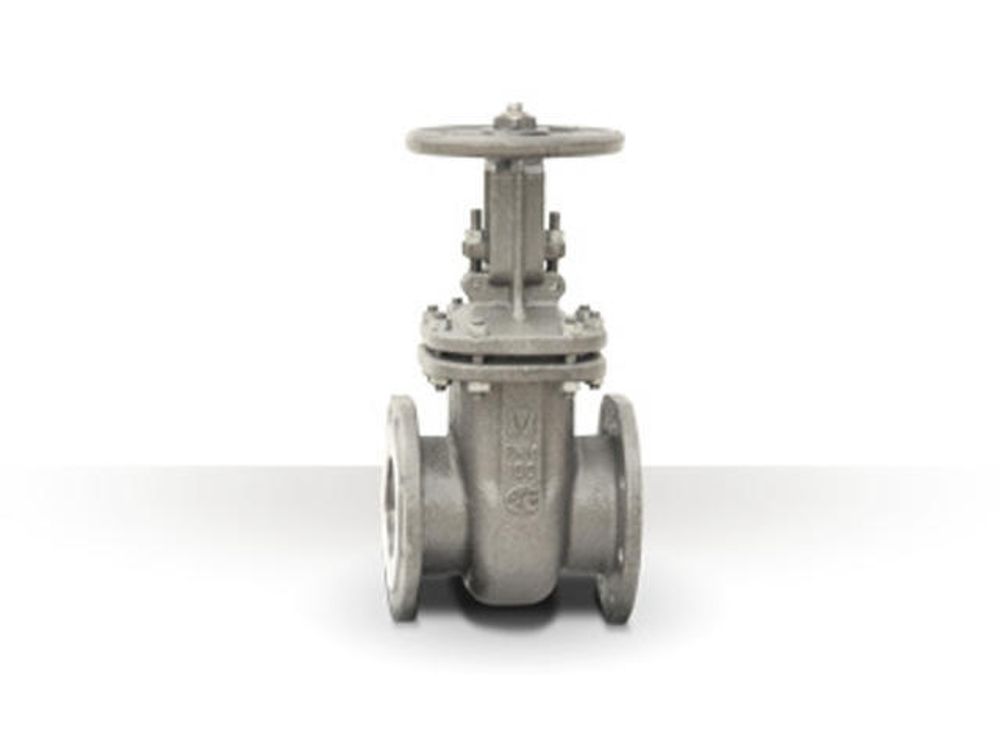

Задвижка стальная клиновая литая 30с41нж (двухдисковый клин), Ду 50 - 300 мм

Назначение:

• Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды:

• Вода, пар, масло, нефть, жидкие неагрессивне
  нефтепродукты, природный газ, жидкие, газообразные и химиче-
  ски активные среды, по отношению к которым, материалы при-
  меняемые в задвижке коррозионностойкие.

Установочное положение задвижек:

1. Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
2. Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;

Класс герметичности А по ГОСТ 9544-2015

Фланцевые присоединительные размеры по ГОСТ 33259-2015:

• PN 1,6 МПа (16 кгс/см2) – исполнение B;

Присоединение к трубопроводу:

• под приварку, фланцевое.

Габаритные размеры задвижек 30с41нж
