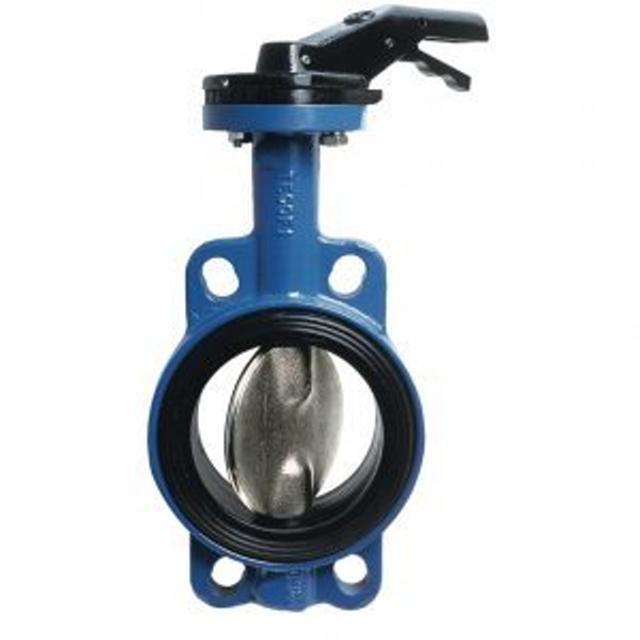

Затвор дисковый поворотный TECOFI

Стандартные материалы конструкции

1. Корпус – чугун EN-GJL-250, с термообработанным эпоксидным покрытием толщиной 150 микрон;
2. Диск – хромированный ковкий чугун EN-GJS-400-15 или нержавеющая сталь 316;
3. Седловое уплотнение – жаростойкий ЭПДМ (рабочая температура от -15° до +130°С, кратковременно от -30° до +150°С), возможна также замена жаростойкого ЭПДМ на нитрил, силикон, витон или гипалон;
4. Привод – ручка, редуктор, электропривод, пневматический привод одностороннего или двустороннего действия.

Общие характеристики

• 100% герметичность;
• Тип присоединения — межфланцевый монтаж;
• Установка с ответными фланцами по ГОСТ 12820-80, ГОСТ 12821-80 и ASA 150; - Максимальное рабочее давление 16 бар;

Технические особенности

• Прочно посаженный шток;
• Шток затвора состоит из двух частей, что позволяет значительно уменьшить коэффициент потери давления, особенно в средних размерах диаметров, благодаря уменьшенной толщине диска;
• Квадратное соединение оси диска обеспечивает надежную фиксацию запорного органа;
• Удлиненный корпус штока позволяет использовать теплоизоляцию;
• Край диска механически обработан, это обеспечивает уменьшение усилия и постоянство значения величины поворотного момента;
• Верхний фланец подходит для установки электро- или пневмопривода;
• Широкая манжета, позволяющая производить монтаж с любыми фланцами;
• Крепеж из нержавеющей стали.
