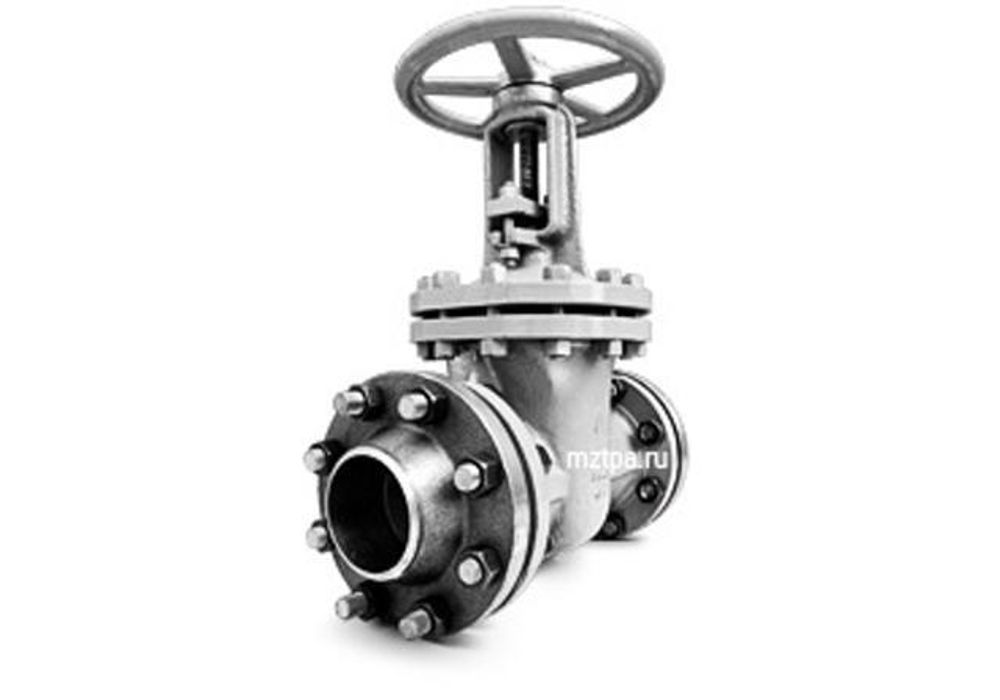

Задвижки стальные клиновые литые PN 4,0 МПа

1. 30с15нж
2. 30с515нж
3. 30с915нж
4. 30лс15нж
5. 30лс515нж
6. 30лс915нж

Материальное исполнение задвижек 30с15нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25Л
3. Клин (диски): сталь25Л
4. Шпиндель: 20Х13
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: сталь 25
7. Шпилька, болт: сталь 35
8. Болт откидной или анкерный: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Маховик: сталь 25Л
12. Подшипник: по ГОСТ 7872-89
13. Наплавка на кольце в корпусе: 07Х25Н13
14. Наплавка на клине: сталь по типу 20Х13

Назначение:

• Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды:

• Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы при-
  меняемые в задвижке коррозионностойкие;

Установочное положение задвижек:

• Задвижки с маховиком - приводом вверх, но допускается от-
  клонение от вертикали до 90° в любую сторону для задвижек до
  DN 300 включительно;
• Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;

Класс герметичности А по ГОСТ 9544-2015

Фланцевые присоединительные размеры по ГОСТ 33259-2015:

• PN 4,0 МПа (40 кгс/см2) – исполнение E;

Присоединение к трубопроводу:

• под приварку, фланцевое.

Габаритные размеры задвижек 30с15нж
